节点管理教程使用案例

本文将详细介绍如何使用宝塔面板的节点管理功能，构建包含负载均衡和数据库主从复制的高可用 Web 应用架构。通过五台服务器的实际部署案例，帮助您掌握多节点管理、负载均衡配置、数据库集群搭建等关键技术。

前提条件​

硬件要求​

  • 面板版本：10.0.0
  • 服务器数量：5 台
  • 网络要求：服务器间网络互通

服务器配置要求​

  • A 服务器（负载均衡器）：4C4G 以上配置
  • B 服务器（负载均衡节点1）：4C4G 以上配置
  • C 服务器（负载均衡节点2）：4C4G 以上配置
  • D 服务器（MySQL 主节点）：4C8G 以上配置
  • E 服务器（MySQL 从节点）：4C8G 以上配置
重要提醒
  • 五台机器均需安装好宝塔面板 10.0.0
  • 确保服务器间网络连通性良好
  • 建议在测试环境先验证配置流程

功能介绍​

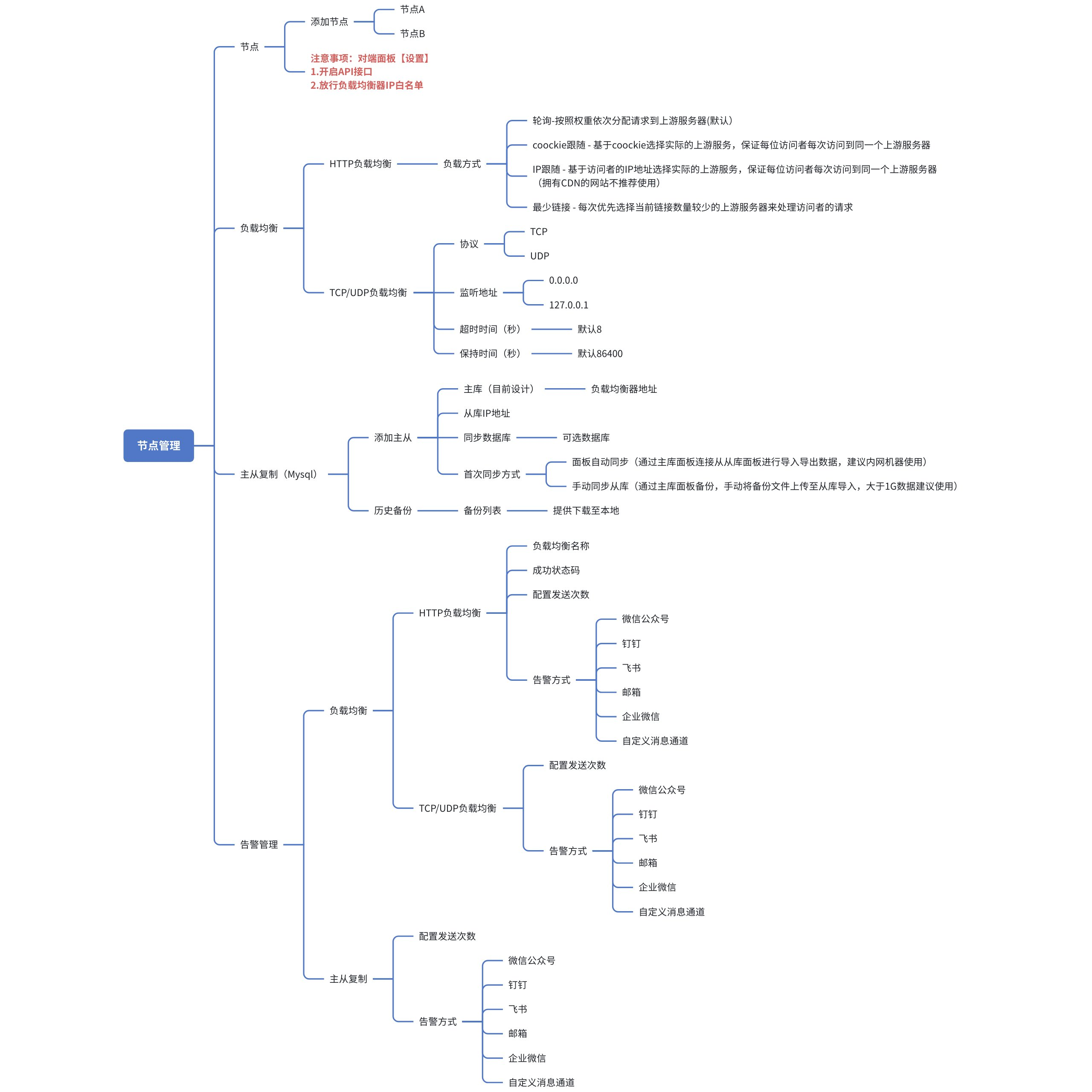

面板功能入口：左侧栏 → 【节点管理】

主要功能特性​

  • 支持多节点管理（不同平台也可以添加，例如 1P）
  • 快速负载均衡和主从复制
  • 节点异常告警
  • 安全稳定的容灾方案

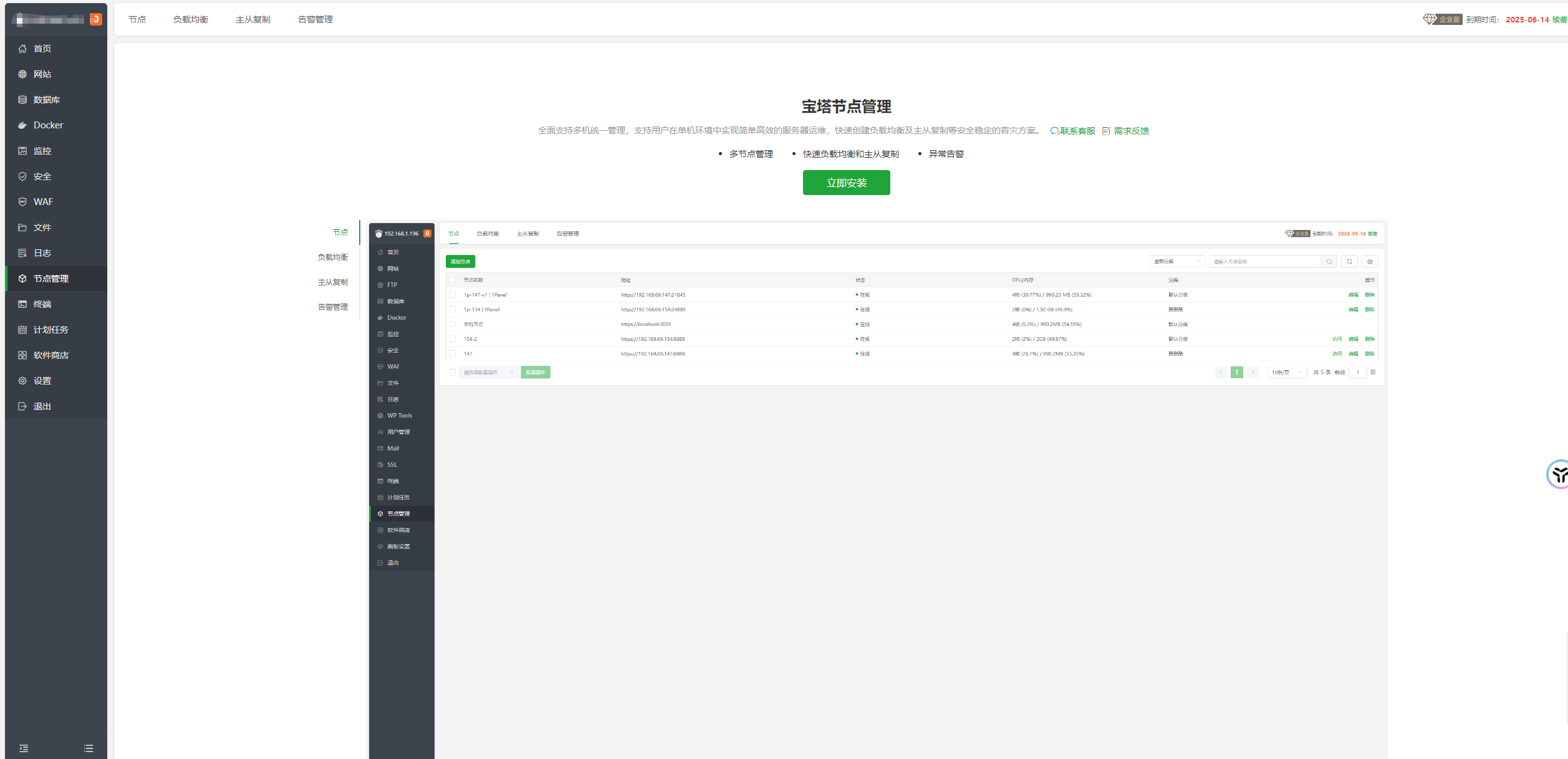

功能介绍界面

使用场景​

Web 服务与网站流量分发​

使用场景概览

应用场景​

高访问量网站 ：电商平台（如淘宝、京东）、社交媒体（如微信、微博）在促销活动或用户高峰期时，需应对海量并发访问。

企业官网与门户 ：政府网站、大型企业官网需保证稳定访问，避免因流量突增导致服务器崩溃。

实现方式​

反向代理负载均衡 ：使用 Nginx、Apache 等反向代理服务器，根据请求类型、服务器负载等规则将流量转发到不同后端服务器。

优势​

  • 避免单一服务器过载，提升网站响应速度
  • 支持服务器平滑扩容，无需中断服务

数据库与缓存集群负载均衡​

应用场景​

读写分离场景 ：电商订单数据库、社交平台用户数据存储，通过"主库写 + 从库读"模式分担压力。

缓存集群 ：Redis Cluster、Memcached 集群需均衡客户端请求，避免部分节点缓存失效或过载。

实现方式​

缓存客户端负载均衡 ：通过客户端 SDK（如 Jedis）配置集群节点，按哈希算法（如一致性哈希）分配缓存请求。

优势​

  • 减少数据库主节点压力，提升查询效率
  • 避免缓存雪崩，保证数据读取稳定性

案例：负载均衡方案部署​

服务器架构配置​

五台机器架构：

  • A：192.168.77.10（HTTP 负载均衡器）- 4C4G

    • 网站代码存放（数据库配置 D 服务器的主节点）
    • 本机部署 NFS，将网站代码共享出去，让 B 和 C 服务器可以访问
    • 做计划任务备份网站代码（本机 + 腾讯云 OSS）

  • B：192.168.77.11（HTTP 负载均衡节点 A）- 4C4G

    • TCP 节点，PHP 8.0 节点，PHP 配置允许 A 服务器访问
    • 挂载 A 服务器的 NFS，用 A 服务器共享的代码创建网站

  • C：192.168.77.12（HTTP 负载均衡节点 B）- 4C4G

    • TCP 节点，PHP 8.0 节点，PHP 配置允许 A 服务器访问
    • 挂载 A 服务器的 NFS，用 A 服务器共享的代码创建网站

  • D：192.168.77.13（MySQL 主节点）- 4C8G

    • MySQL 5.7，做计划任务备份到数据库（本机 + 腾讯云 OSS）

  • E：192.168.77.14（MySQL 从节点）- 4C8G

    • MySQL 5.7，做计划任务备份到数据库（本机 + 腾讯云 OSS）

操作步骤​

环境安装​

A 服务器（192.168.77.10）- HTTP 负载均衡器​

安装组件：

  • Nginx 1.26.3
  • PHP 8.0.26
  • NFS 文件共享管理器 1.3（共享当前项目源码目录）
  • 腾讯云 COS 5.8（计划任务备份源码，上传至腾讯云 COS 存储）

B、C 服务器 - HTTP 负载均衡节点​

B 服务器（192.168.77.11）和 C 服务器（192.168.77.12）：

  • Nginx 1.26.3
  • PHP 8.0.26
  • NFS 文件共享管理器 1.3（挂载负载均衡器源码文件使用）

D、E 服务器 - MySQL 数据库节点​

D 服务器（192.168.77.13）- MySQL 主节点：

  • MySQL 5.7.44
  • 腾讯云 COS 5.8（计划任务备份数据库，上传至腾讯云 COS 存储）

E 服务器（192.168.77.14）- MySQL 从节点：

  • MySQL 5.7.44
  • 腾讯云 COS 5.8（计划任务备份数据库，上传至腾讯云 COS 存储）

详细部署步骤​

第一步：配置 A 服务器（192.168.77.10）- HTTP 负载均衡器​

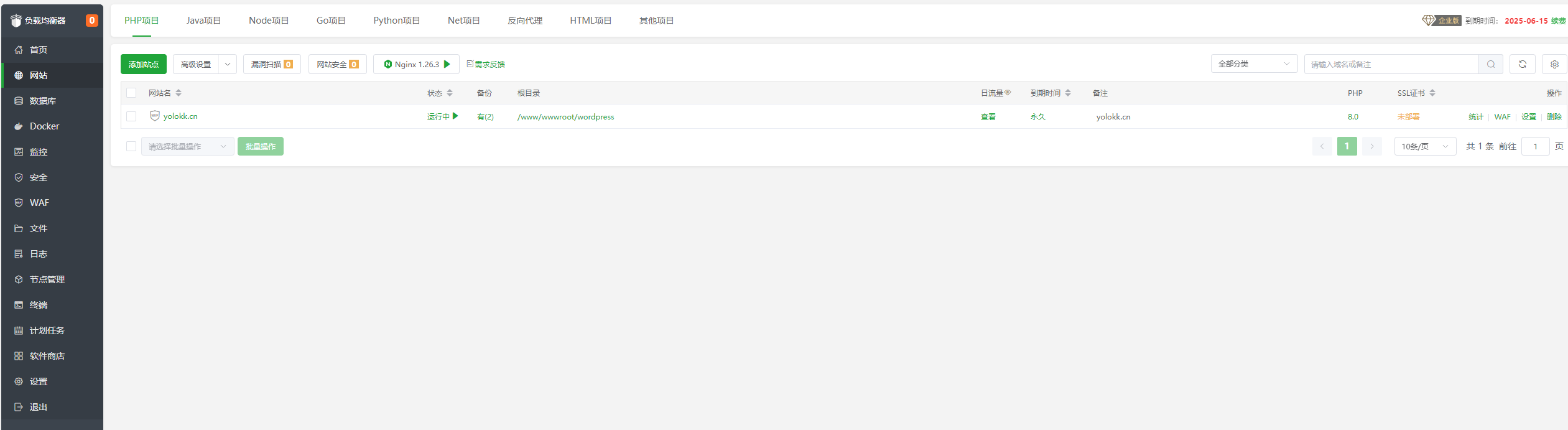

1. 创建网站，解析对应域名，将 WordPress 源码放在对应目录下​

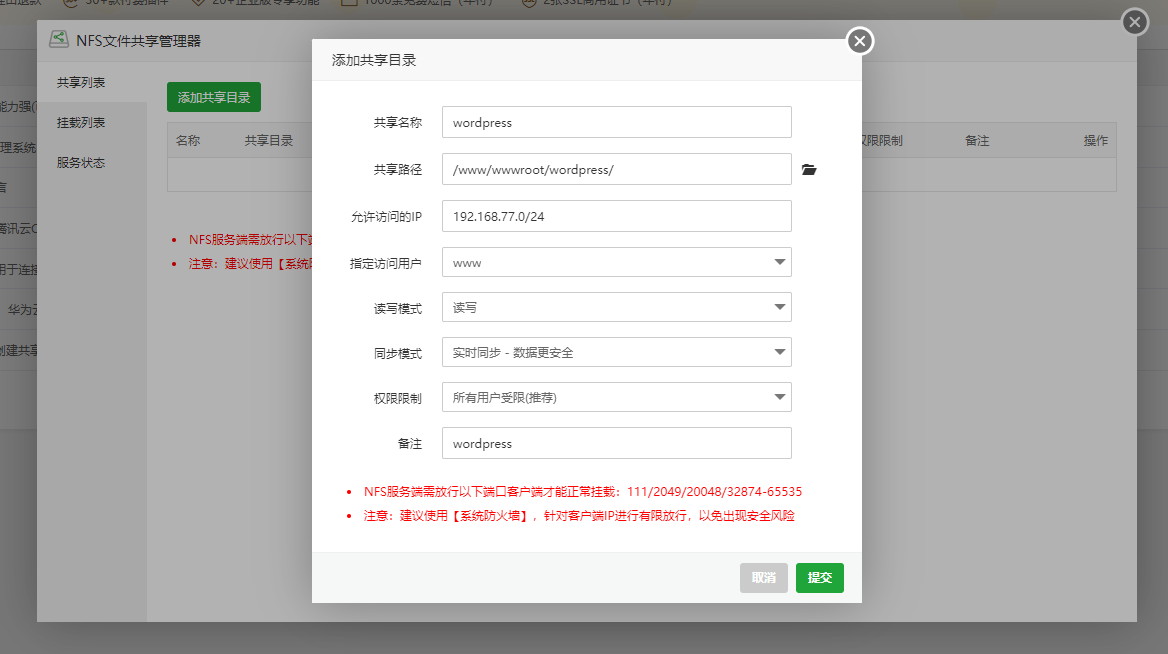

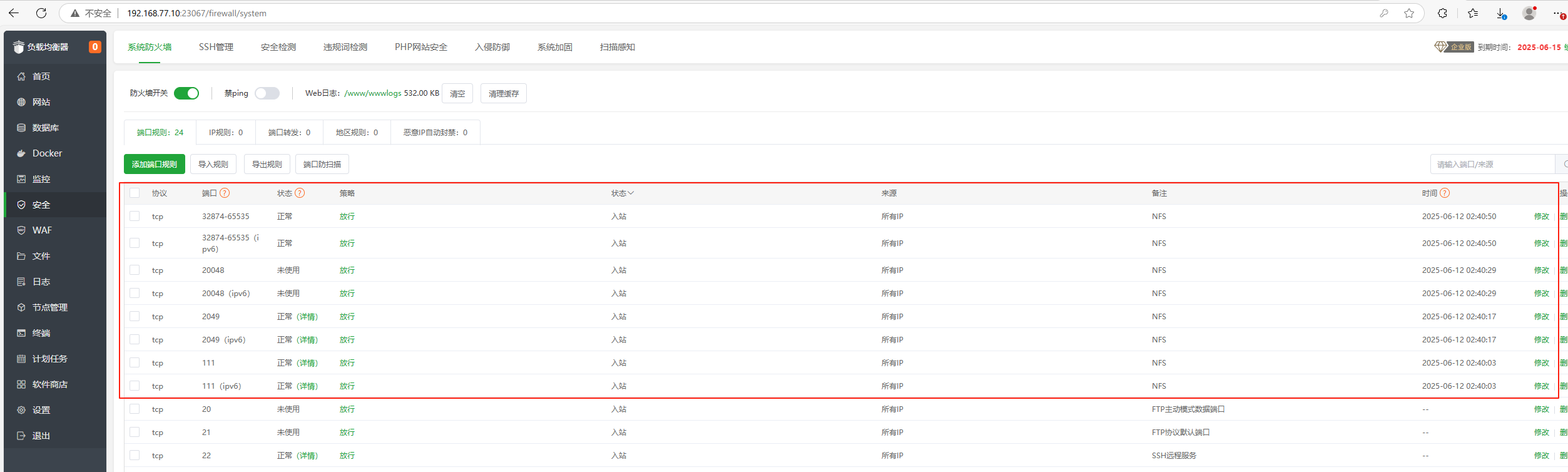

2. 通过 NFS 创建共享目录，防火墙放行服务端口，用于两个负载均衡节点挂载源码​

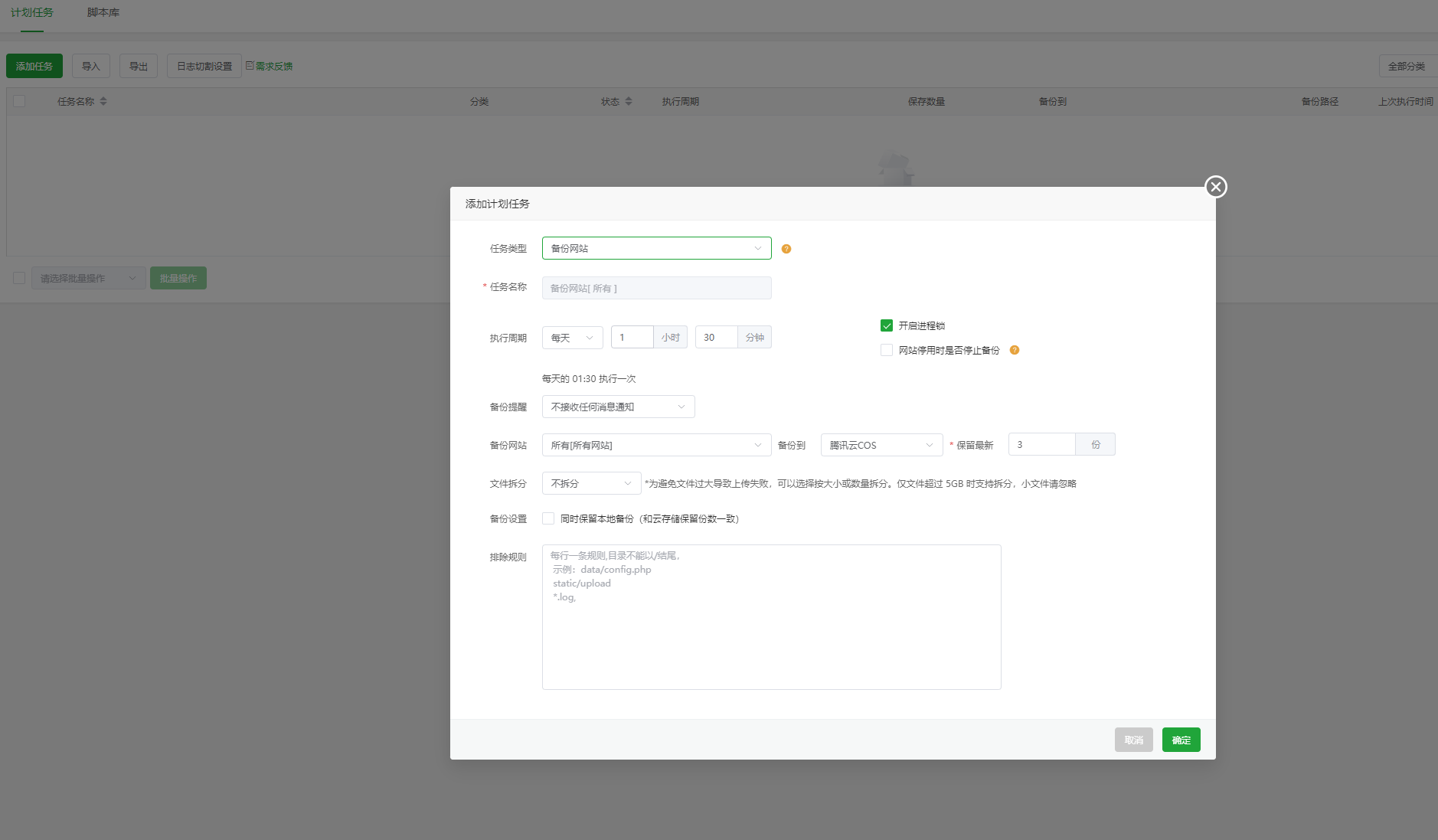

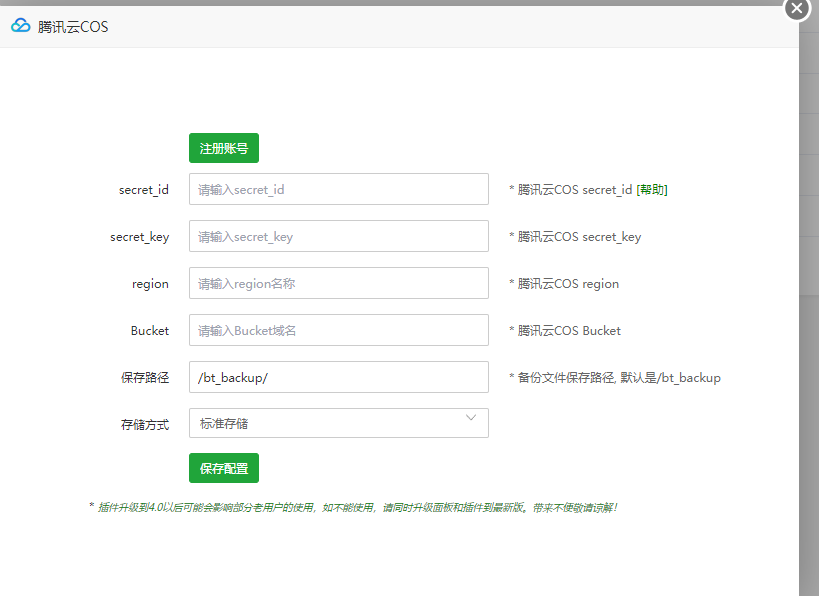

3. 配置腾讯云 COS，添加计划任务备份源码并且备份至腾讯云 COS 存储​

服务器架构配置

第一步配置过程

NFS 和 COS 配置

配置详细设置

备份任务配置

第二步：配置 B、C 服务器 - HTTP 负载均衡节点​

B 服务器（192.168.77.11）和 C 服务器（192.168.77.12）​

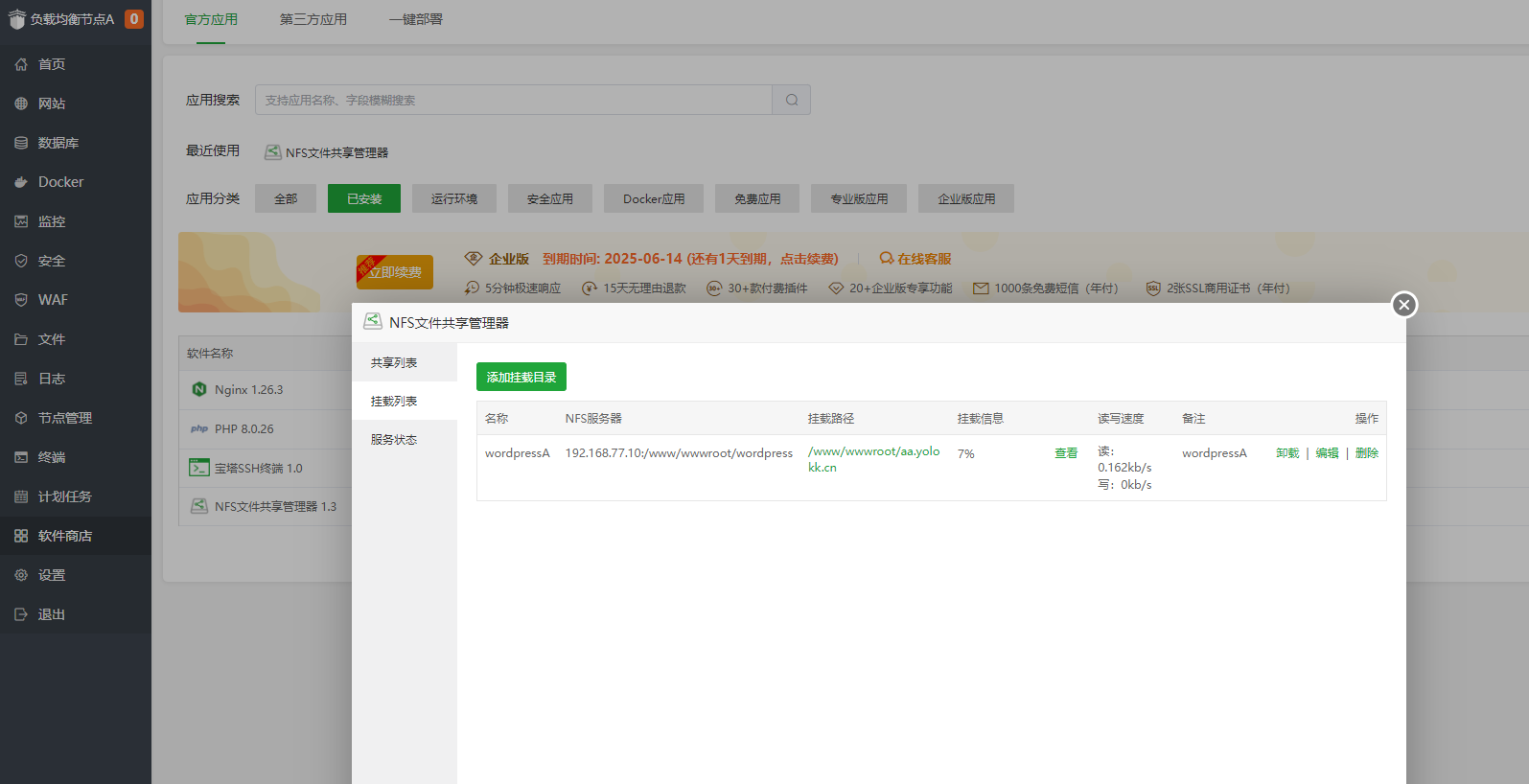

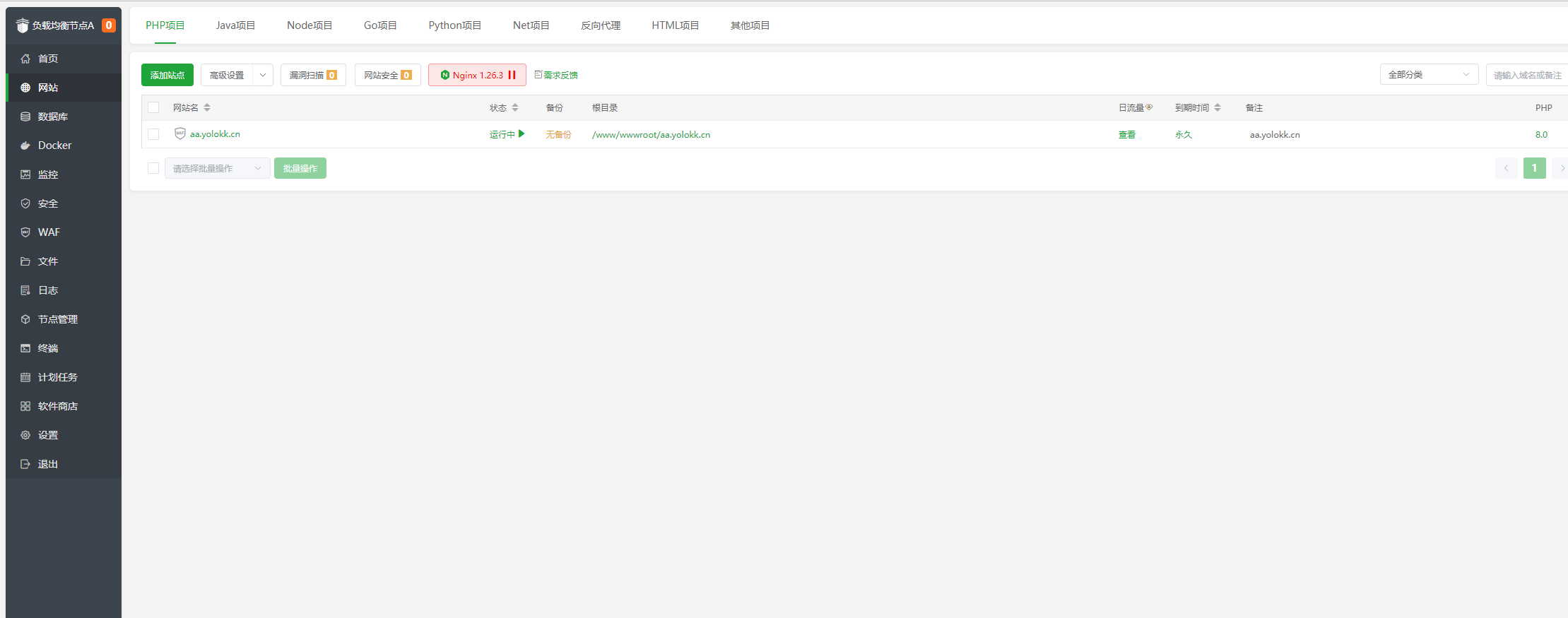

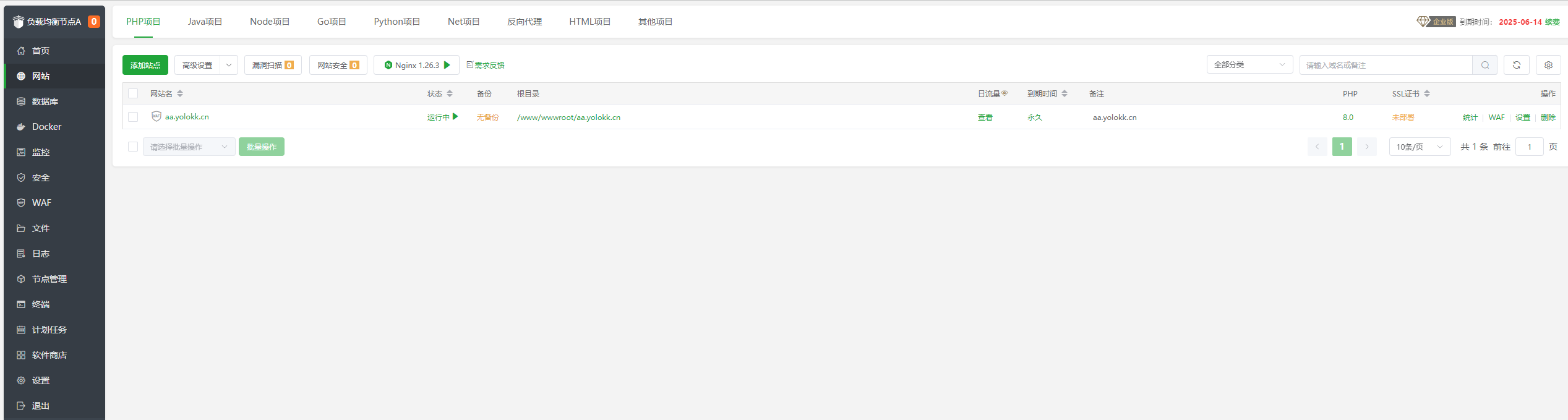

1. 创建网站，选择对应的 PHP 版本，使用默认目录文件，通过 NFS 挂载负载均衡器源码文件​

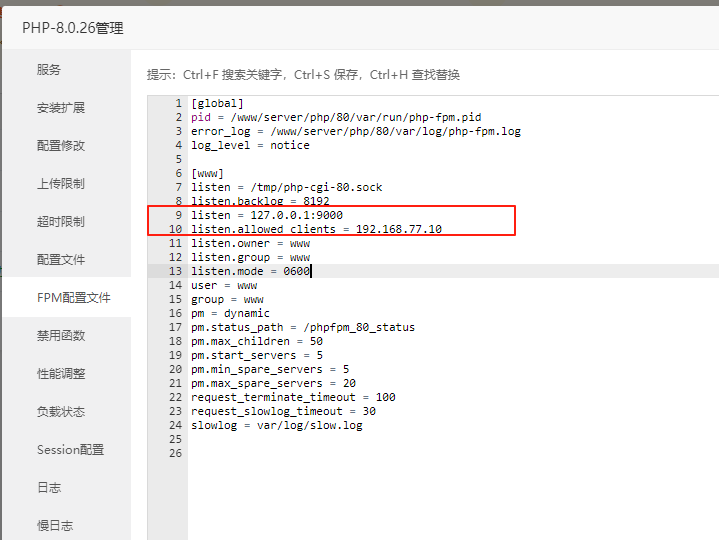

2. 设置 PHP 只允许负载均衡器 IP 访问​

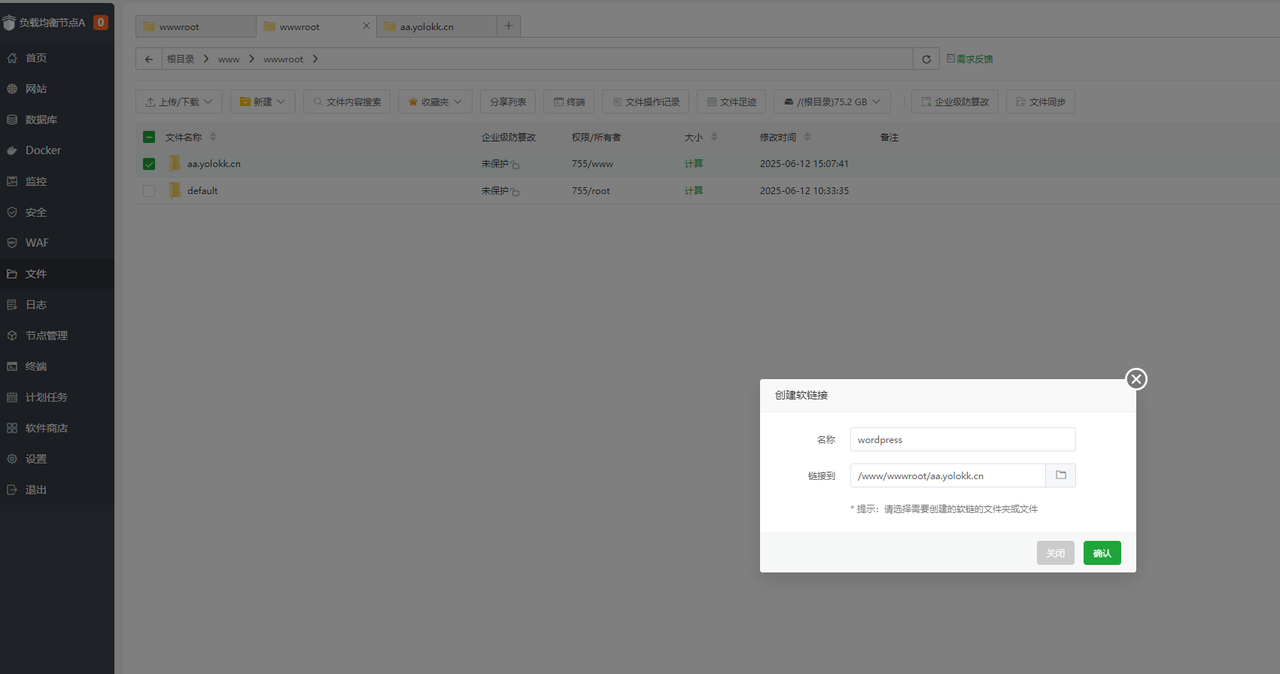

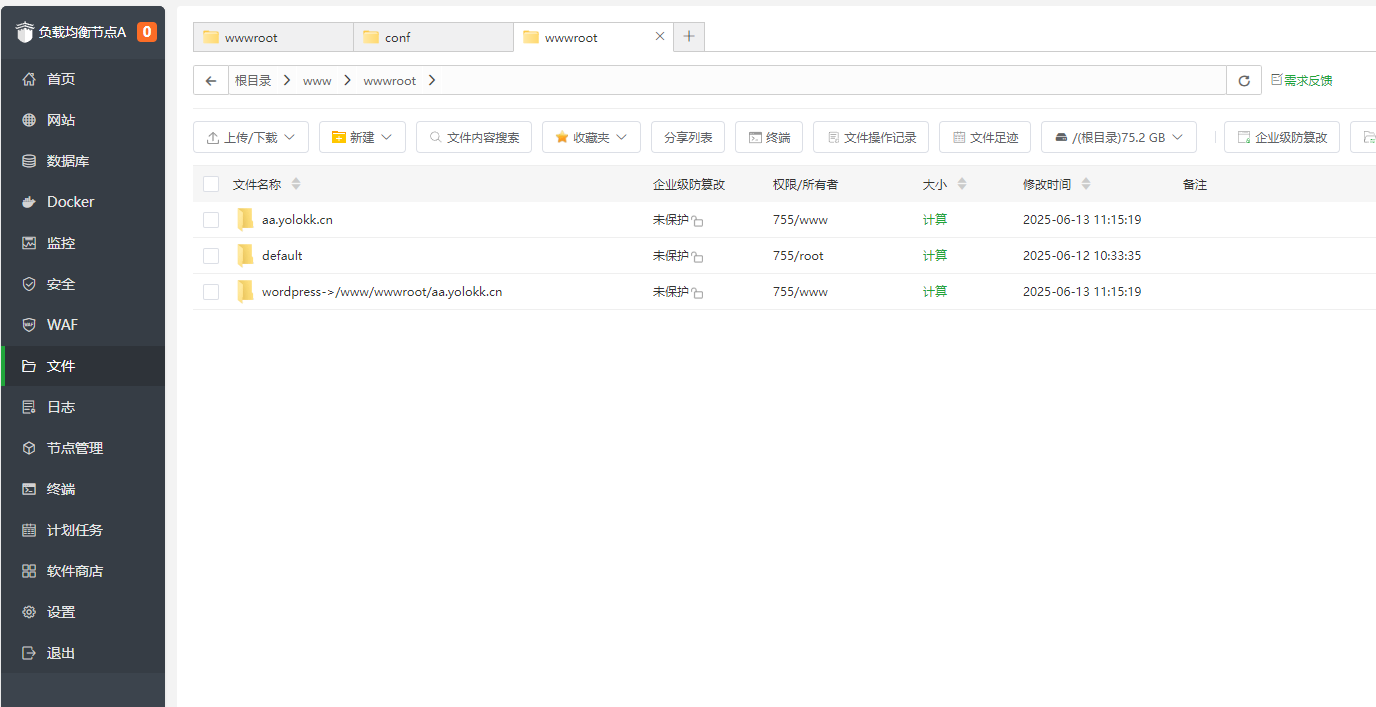

3. 创建软链接（解决同步过来的代码目录文件下 .user.ini 内容导致的访问 404 问题）​

节点网站创建

PHP 版本设置

软链接创建

软链接配置详情

API 接口配置

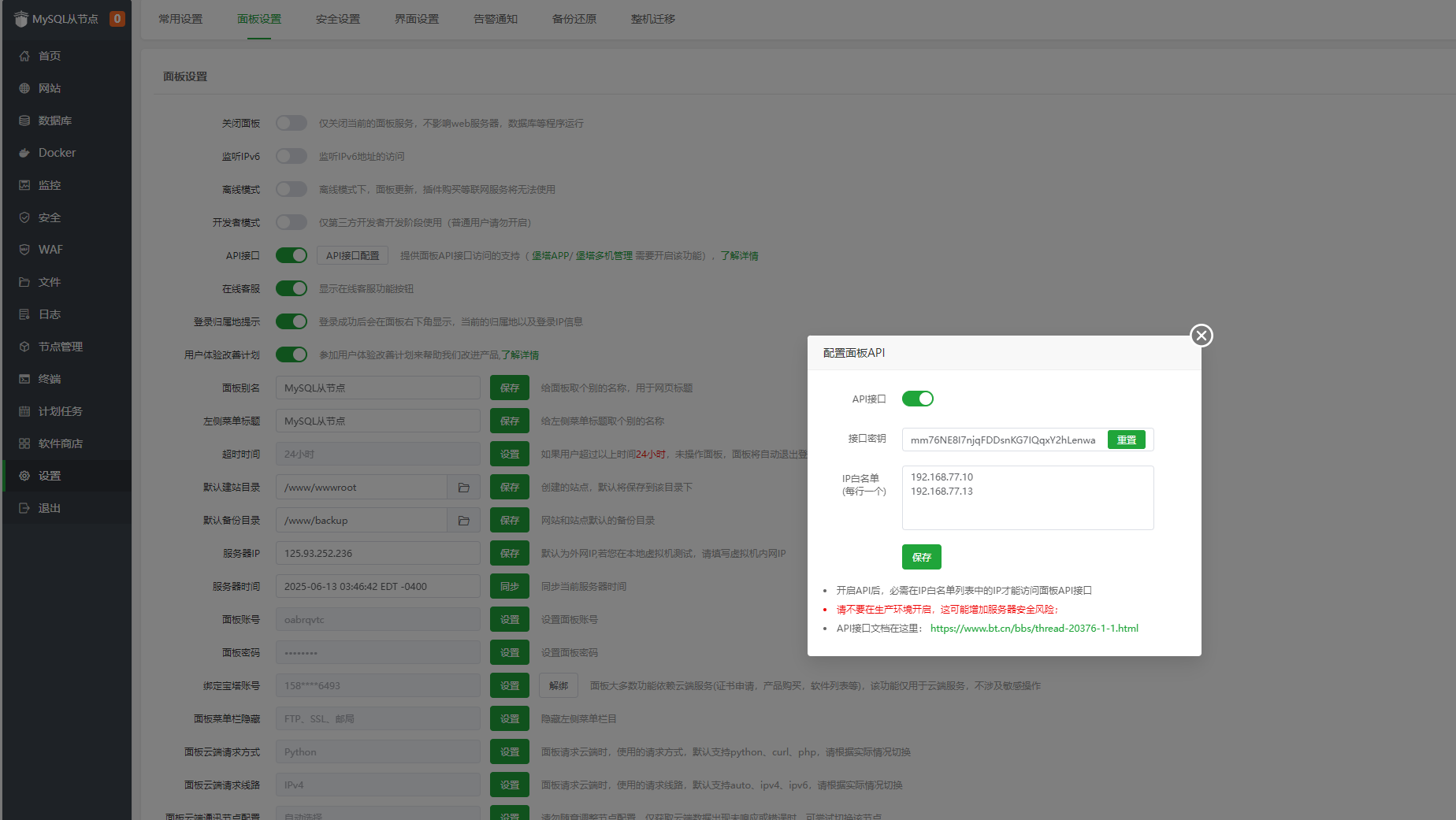

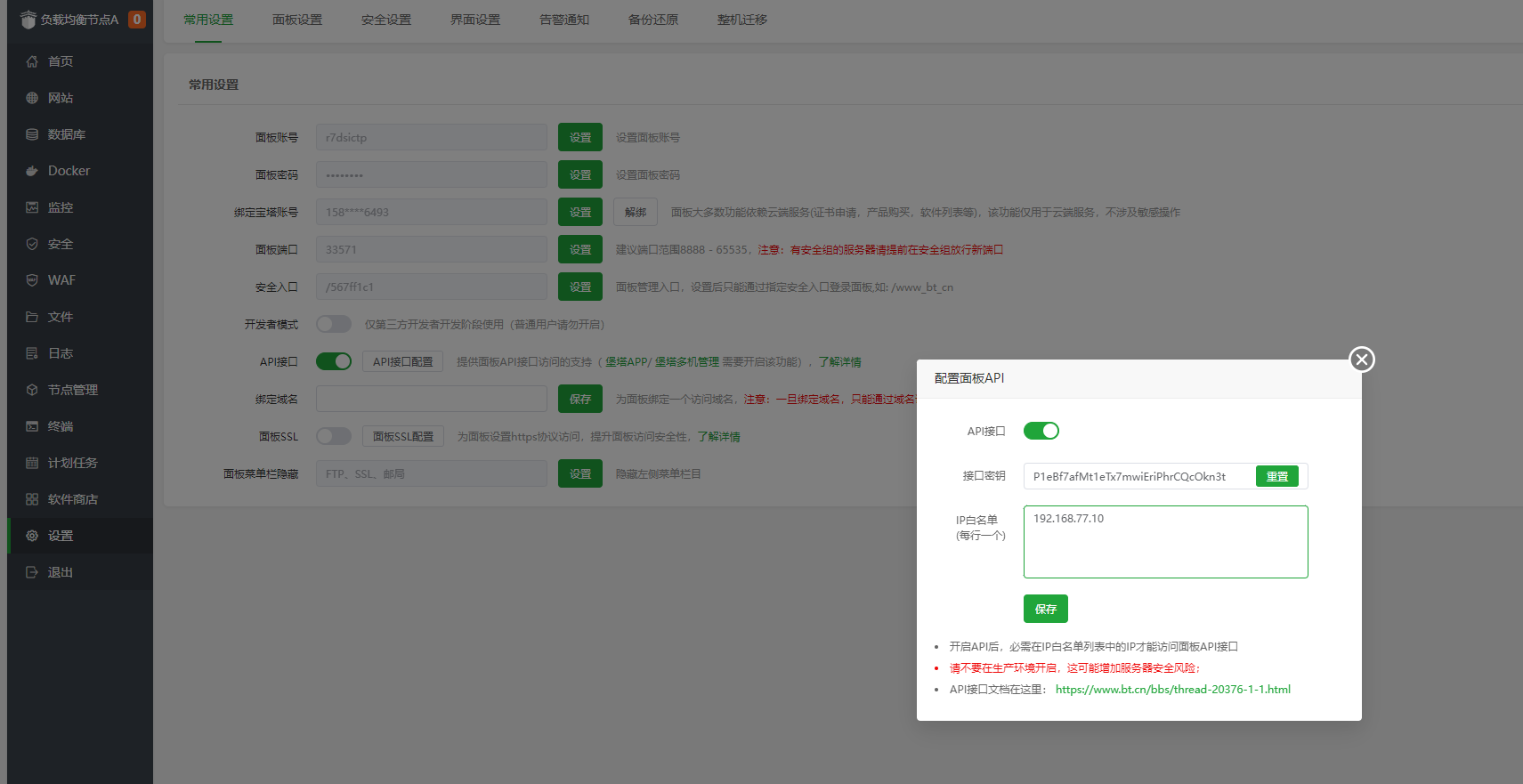

4. 打开 API 接口，添加负载均衡器白名单 192.168.77.10​

从节点 API 配置

第三步：配置 E 服务器（192.168.77.14）- MySQL 从节点​

打开 API 接口，添加负载均衡器和主节点白名单：192.168.77.10、192.168.77.13​

数据库创建

第四步：配置 D 服务器（192.168.77.13）- MySQL 主节点​

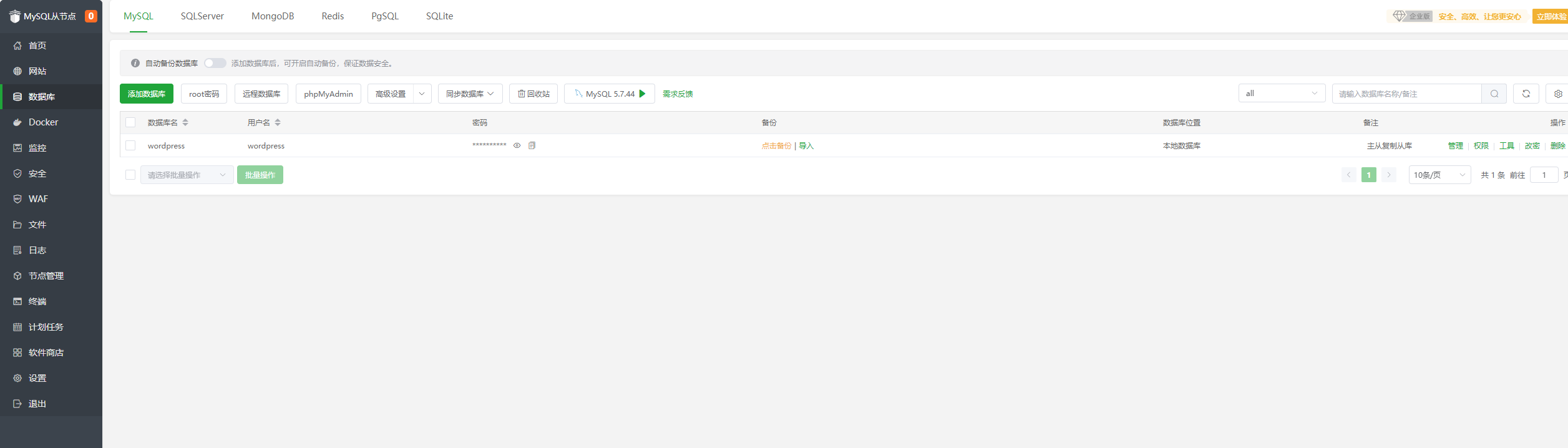

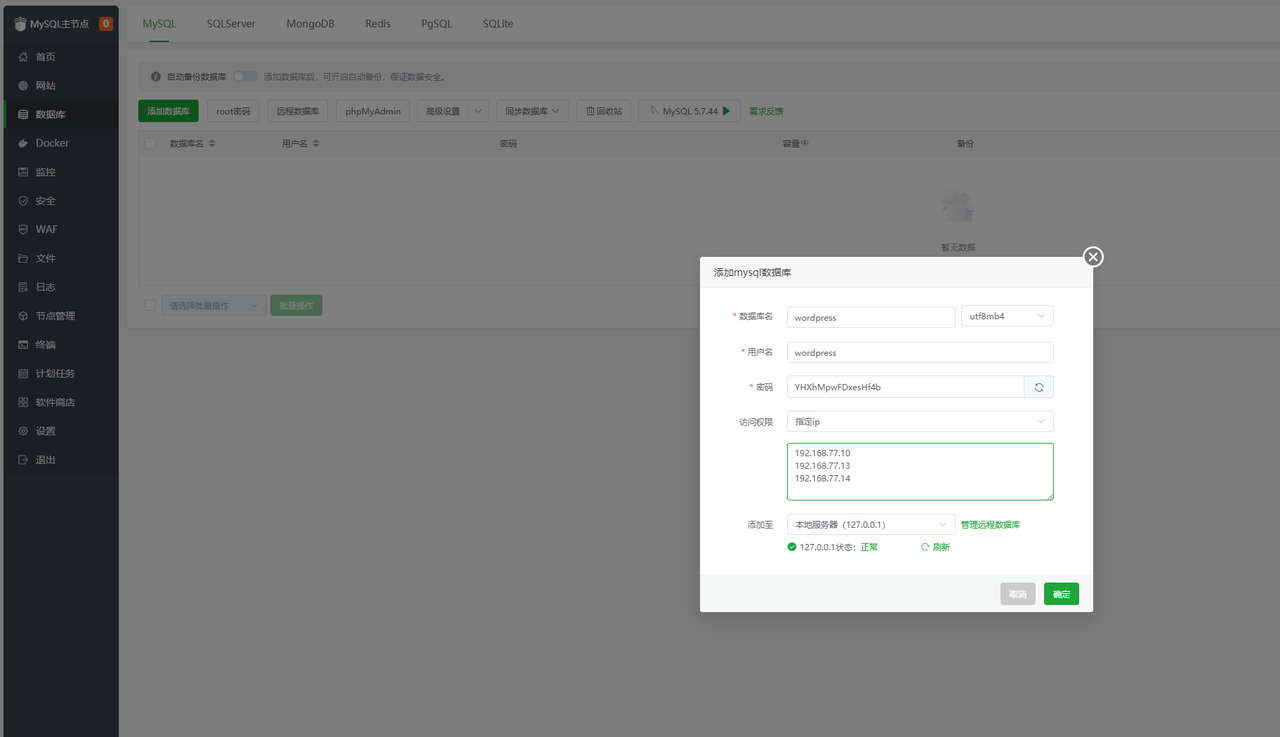

1. 创建 WordPress 项目数据库，设置允许连接的指定 IP​

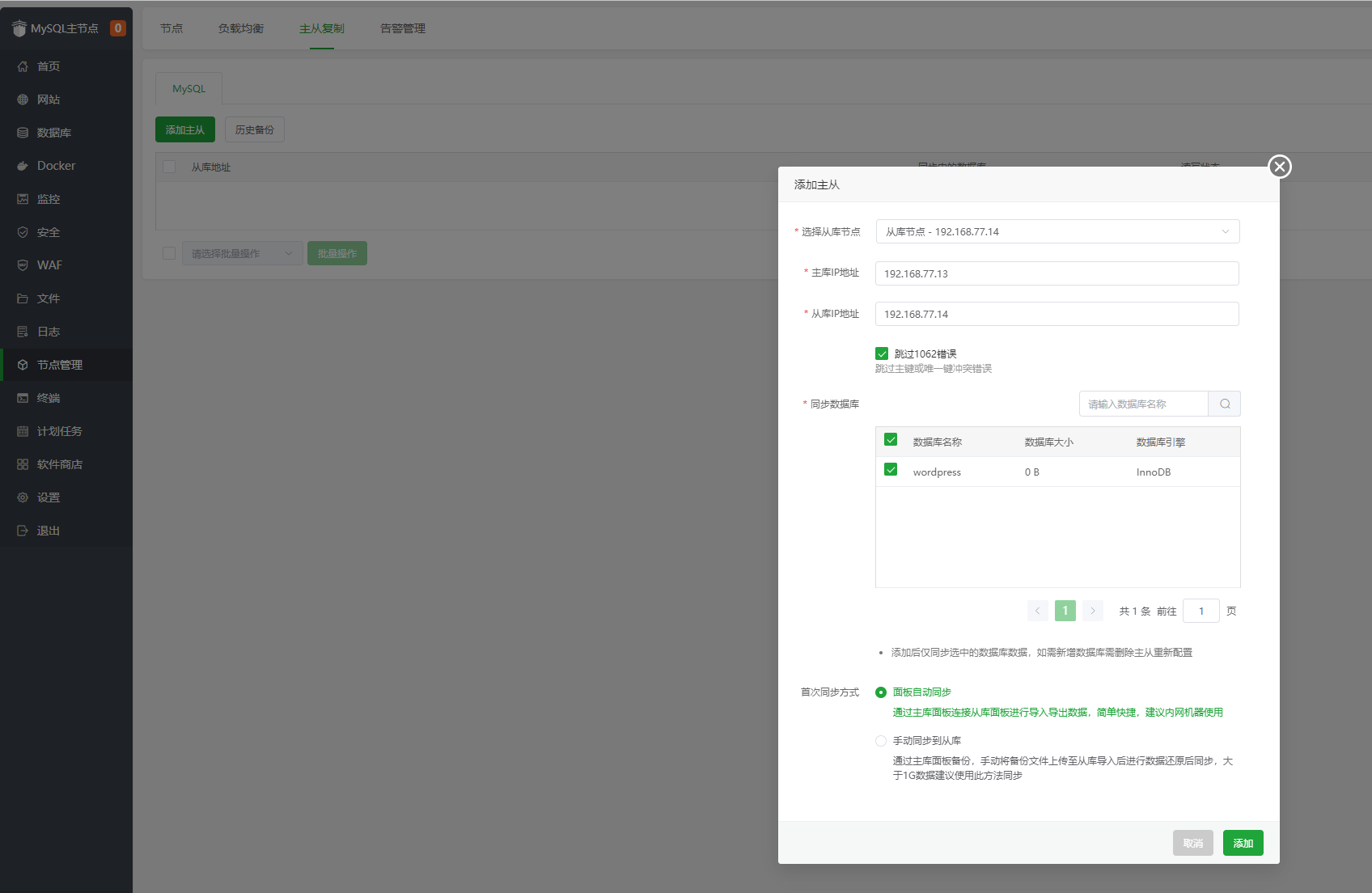

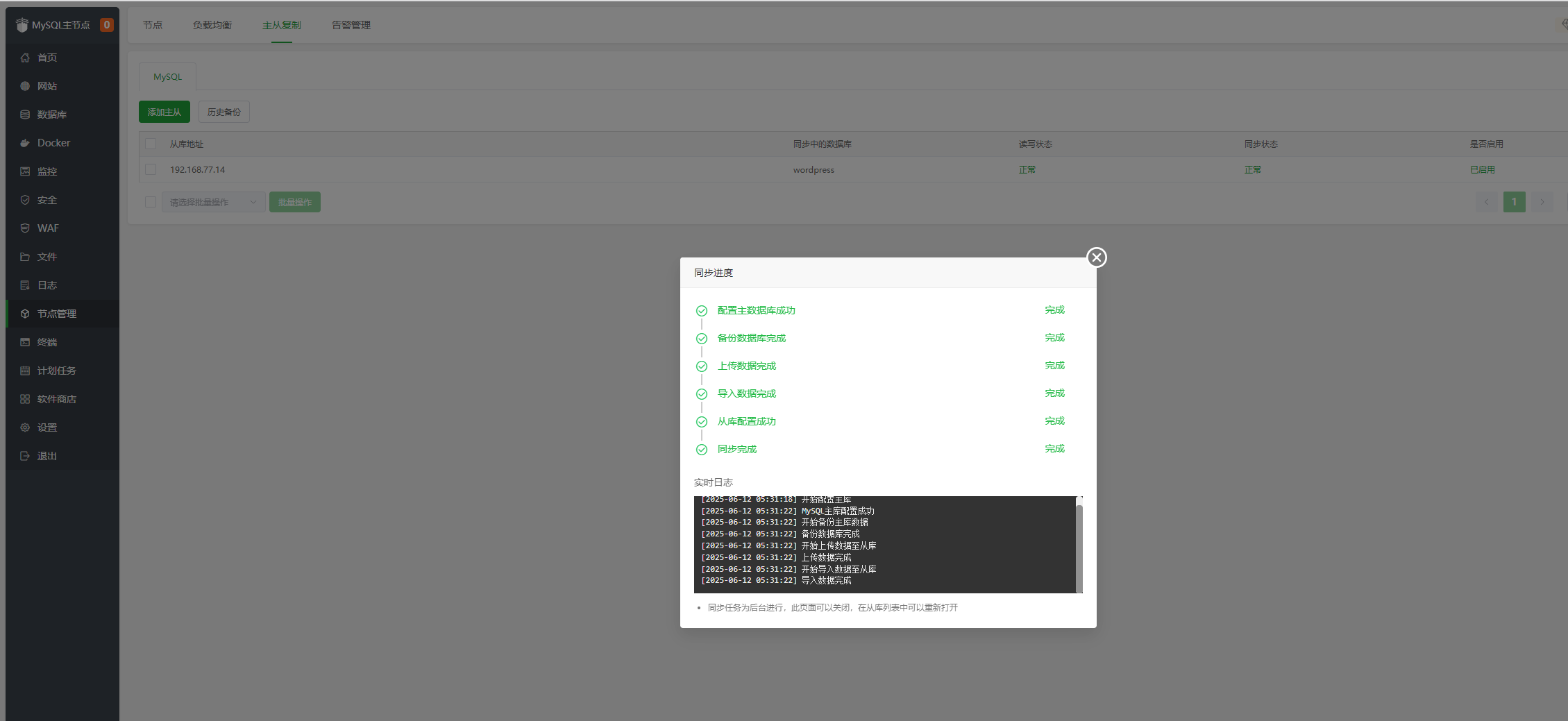

2. 配置主从，添加从库 E 服务器（192.168.77.14），同步 WordPress 项目数据库到从节点​

主从复制配置

数据库备份配置

备份任务设置

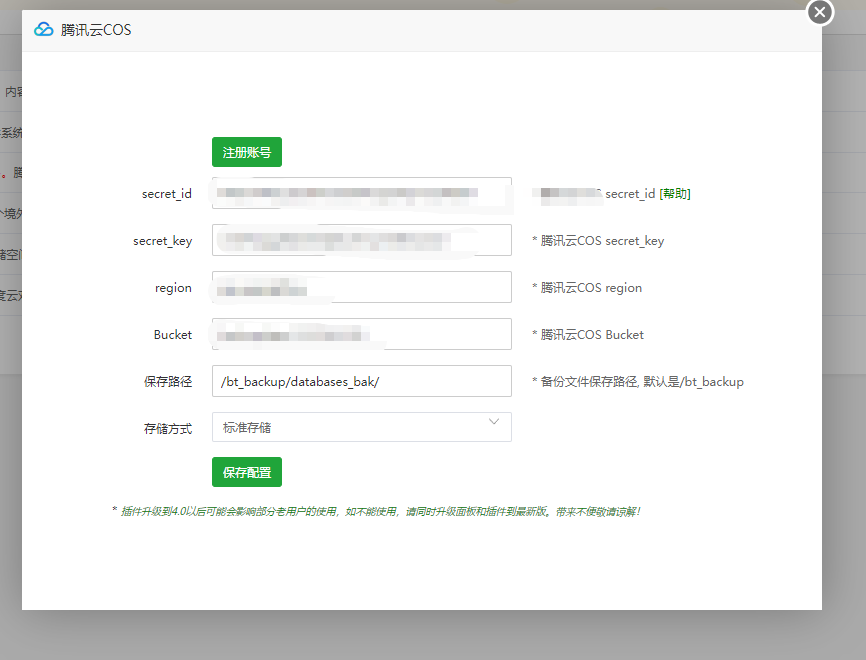

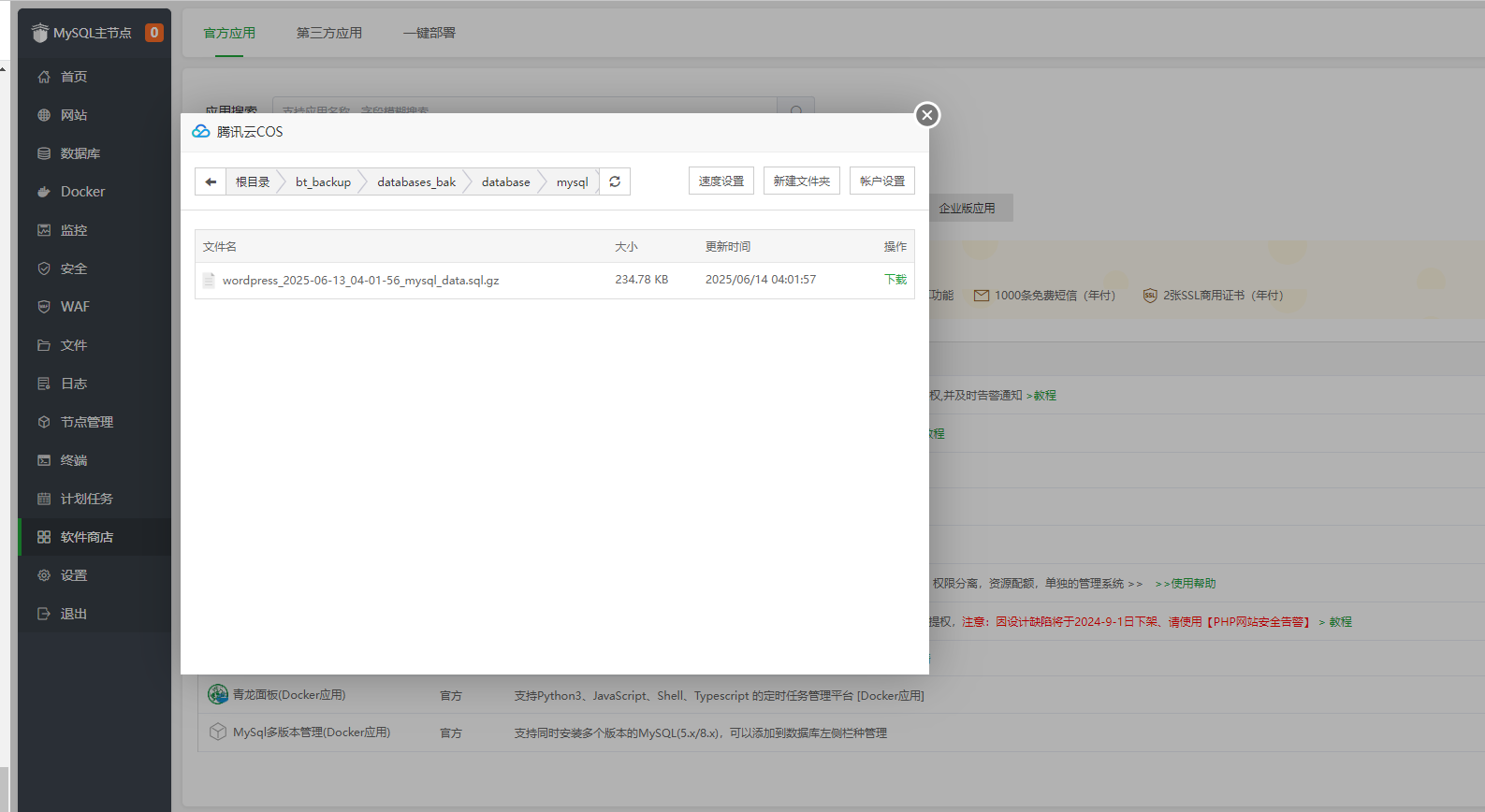

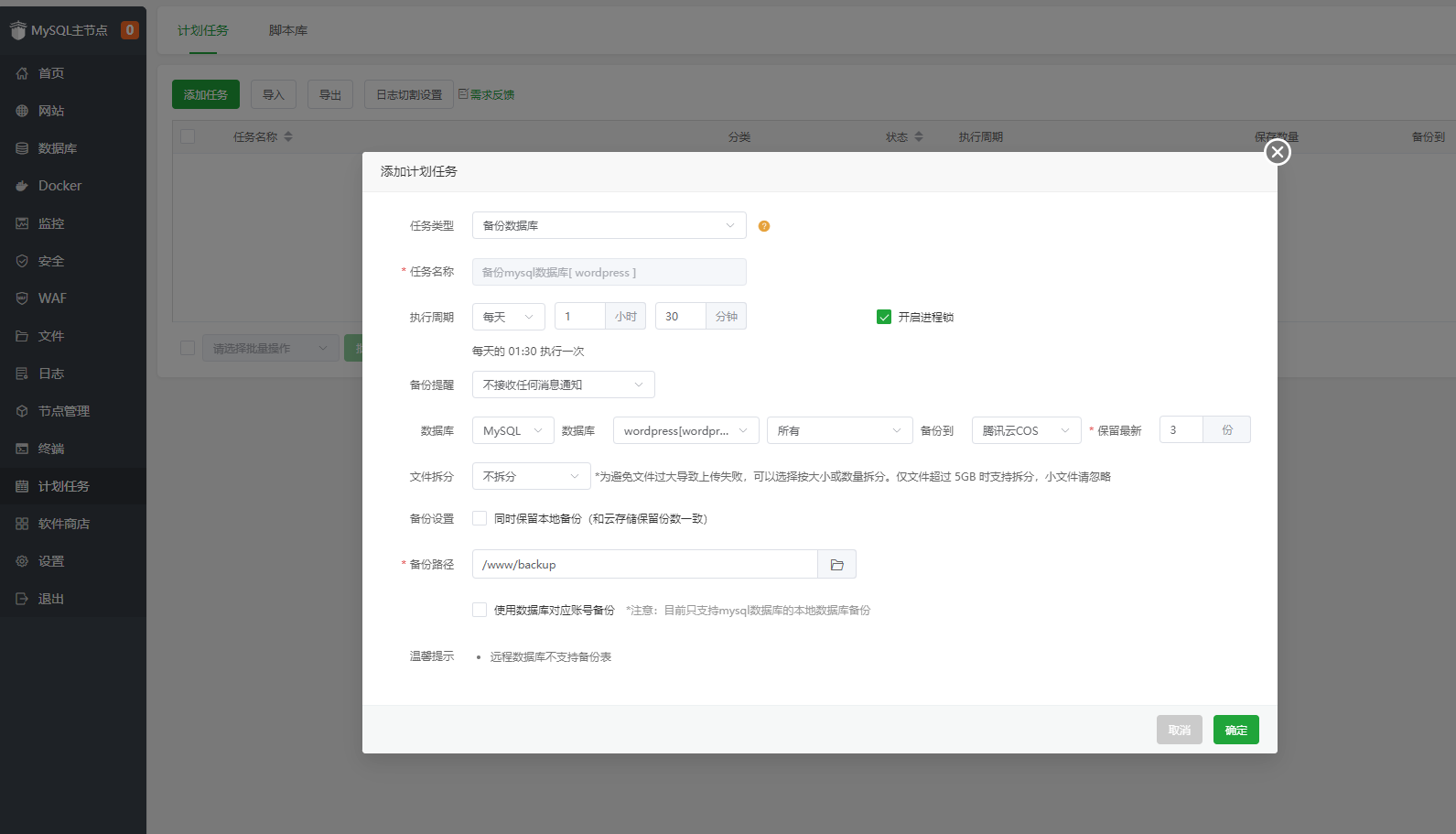

3. 配置腾讯云 COS，自定义保存路径，计划任务添加备份数据库​

COS 存储配置

备份策略配置

数据同步验证

第五步：验证 E 服务器（192.168.77.14）- MySQL 从节点​

1. 查看从节点数据库是否同步过来​

2. 配置腾讯云 COS，自定义保存路径，计划任务添加备份数据库​

从节点备份配置

COS 存储配置

备份策略配置

数据同步验证

第六步：配置 A 服务器（192.168.77.10）- 添加节点管理​

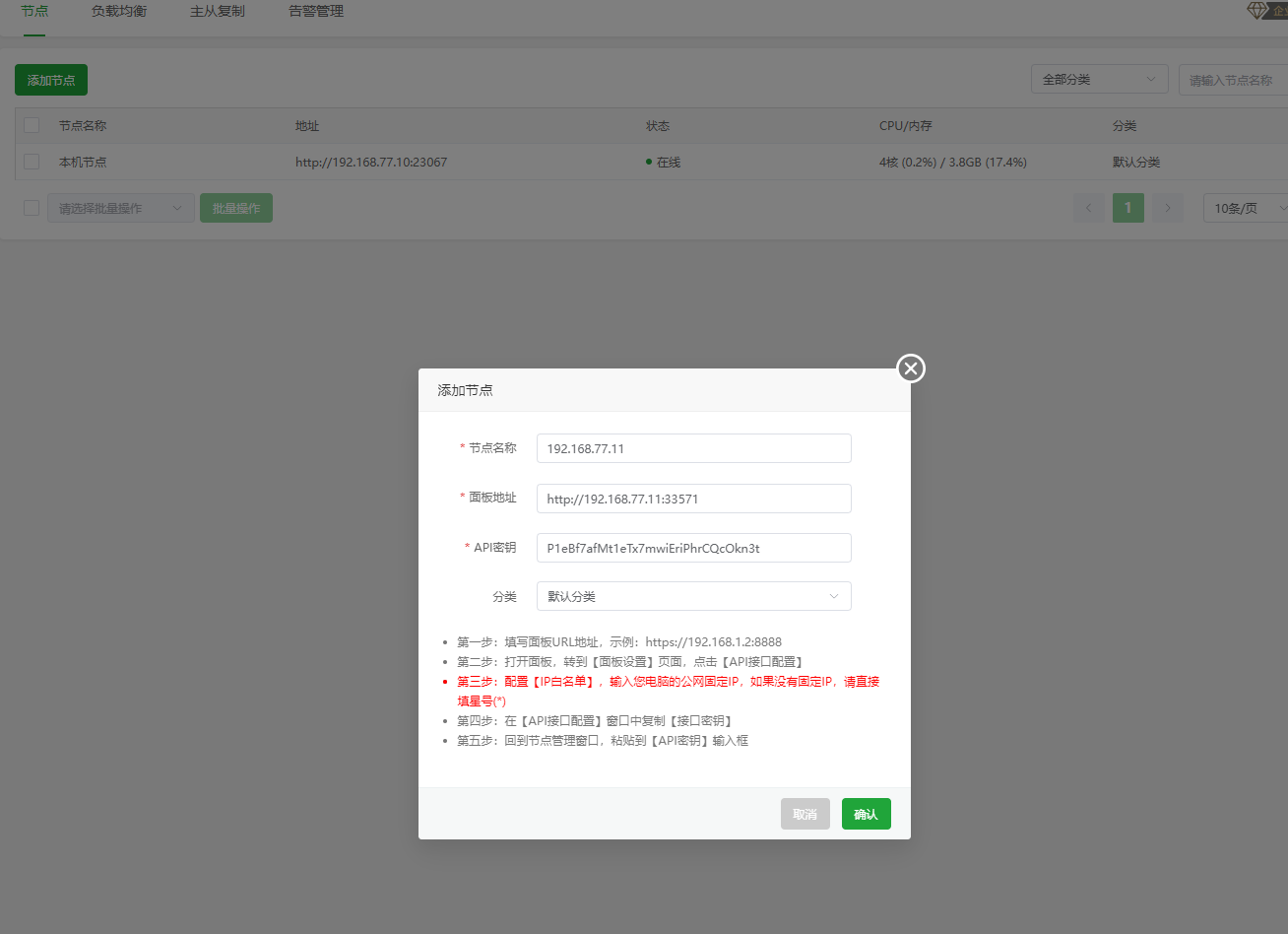

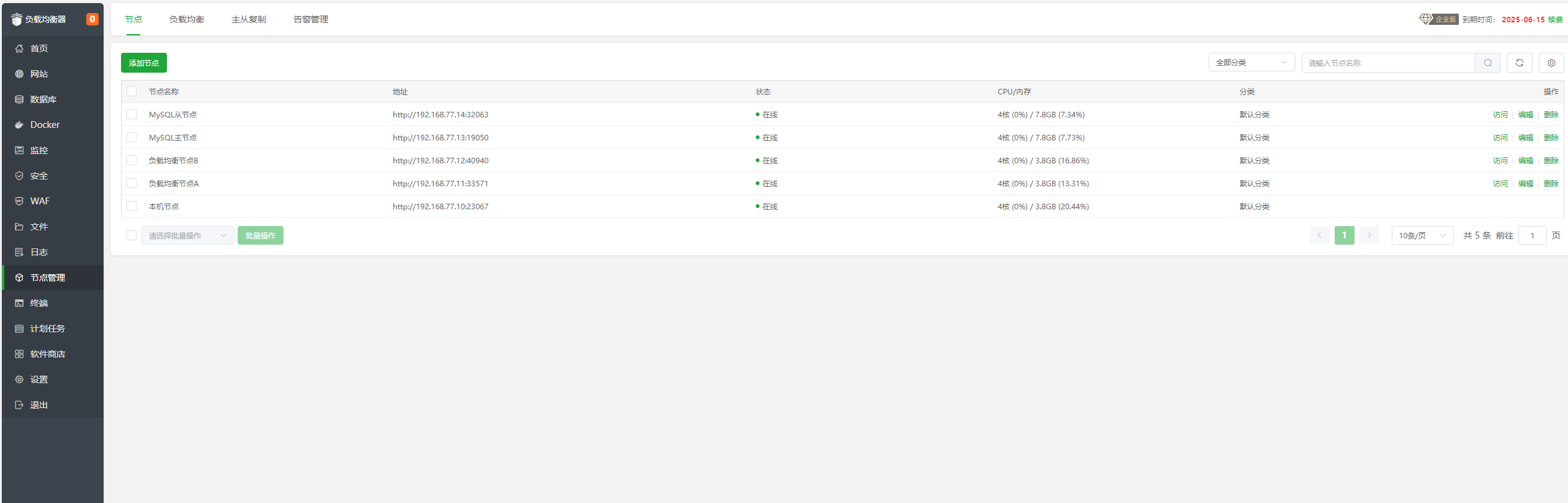

1. 添加两个节点：节点 A（192.168.77.11）、负载均衡节点 B（192.168.77.12）​

添加节点配置

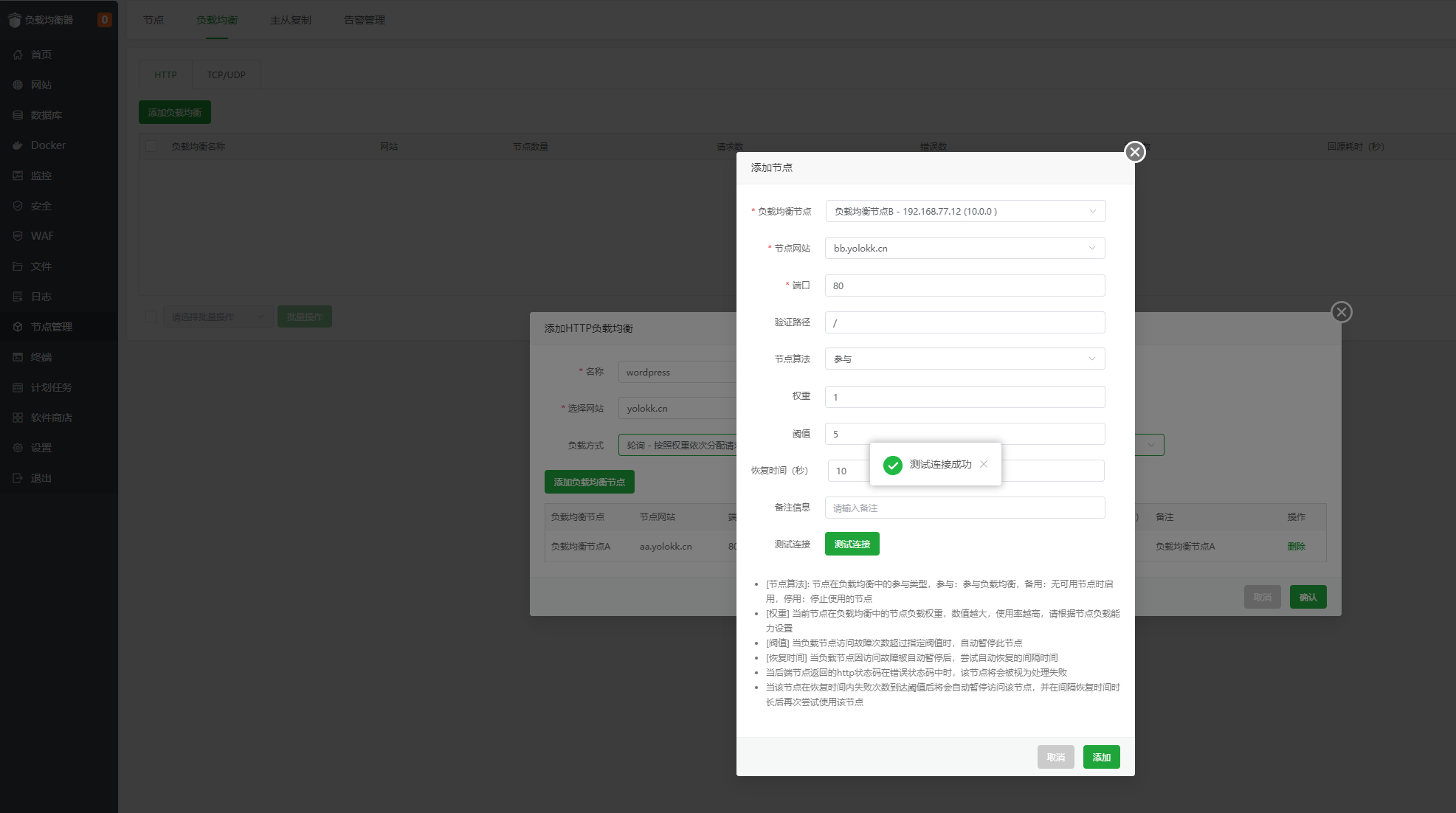

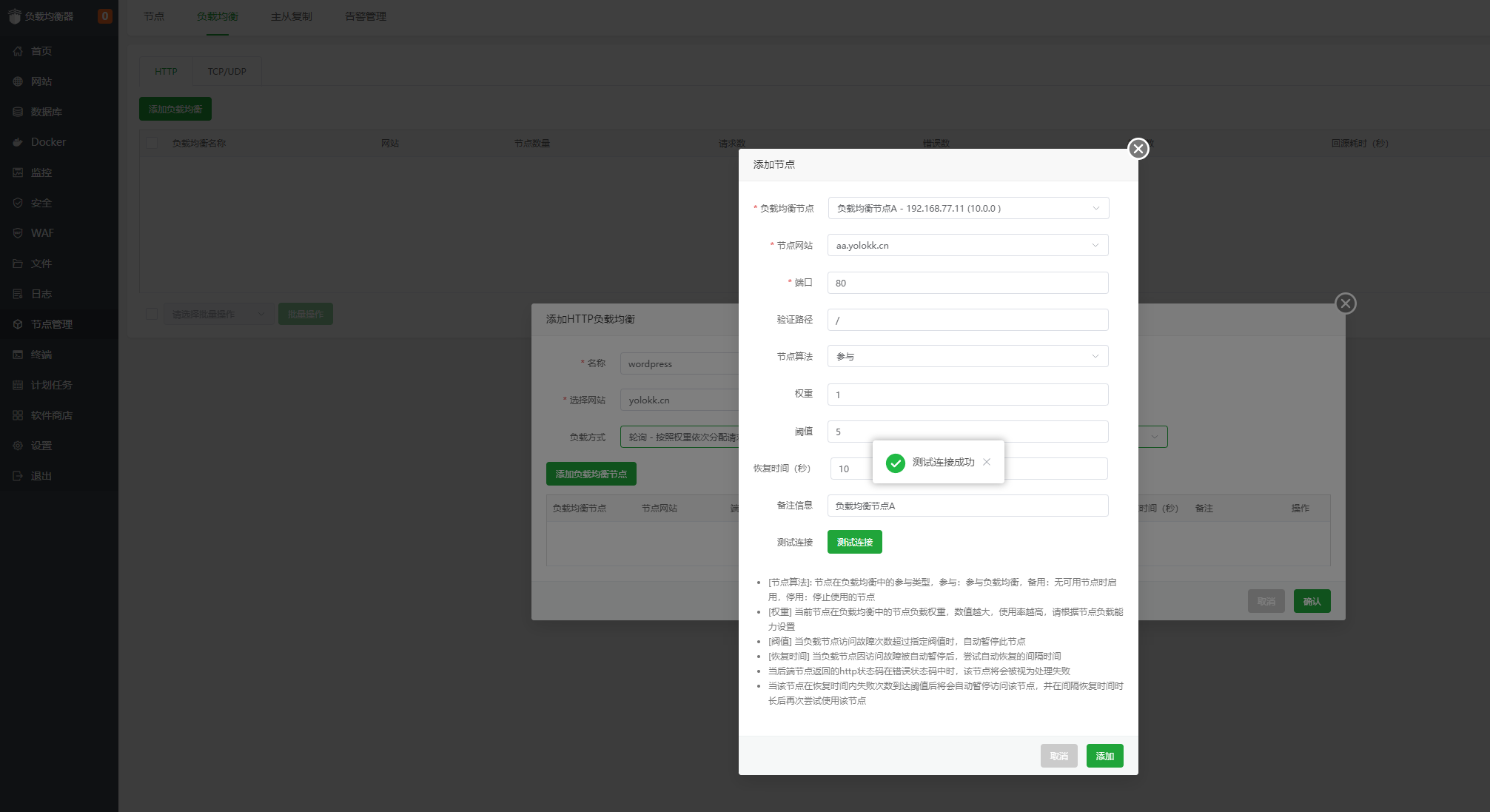

2. 创建负载均衡和 TCP 负载均衡，添加两个节点：节点 A（192.168.77.11）、负载均衡节点 B（192.168.77.12）​

负载均衡创建

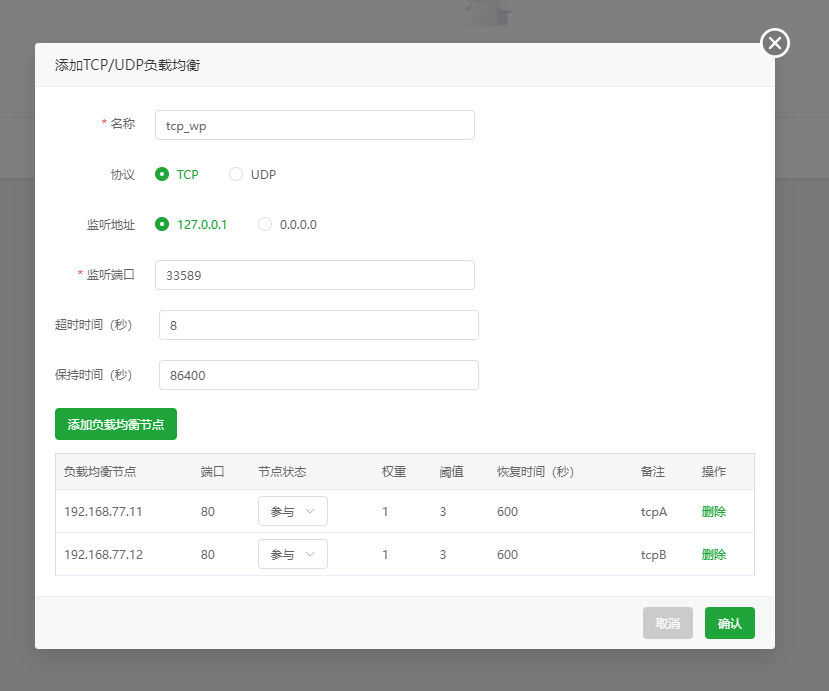

TCP 负载均衡配置

网站初始化

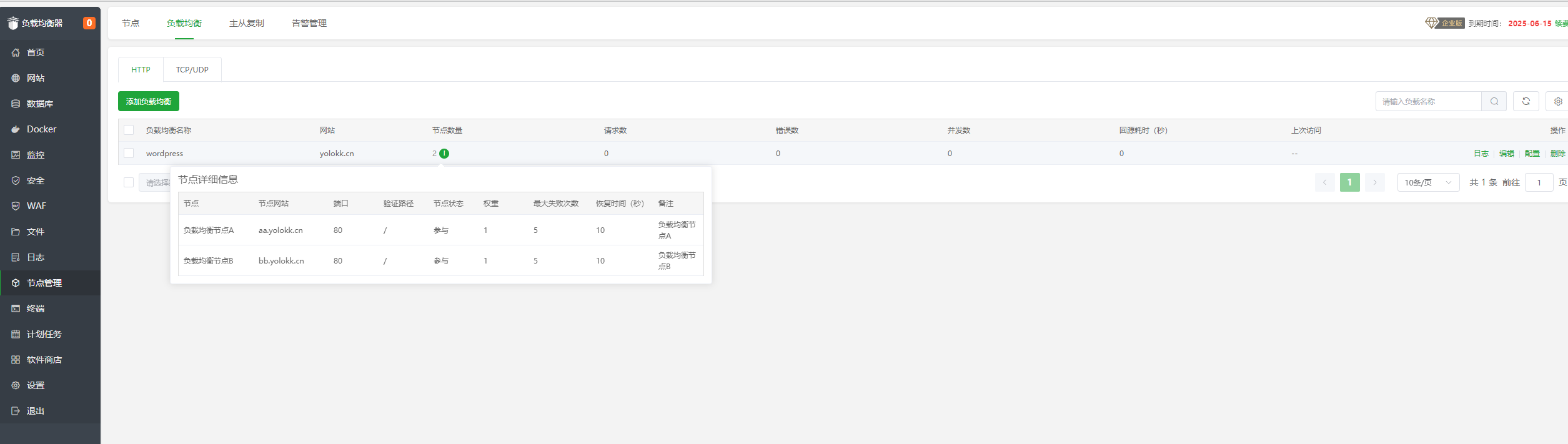

负载均衡详细设置

节点配置完成

测试阶段​

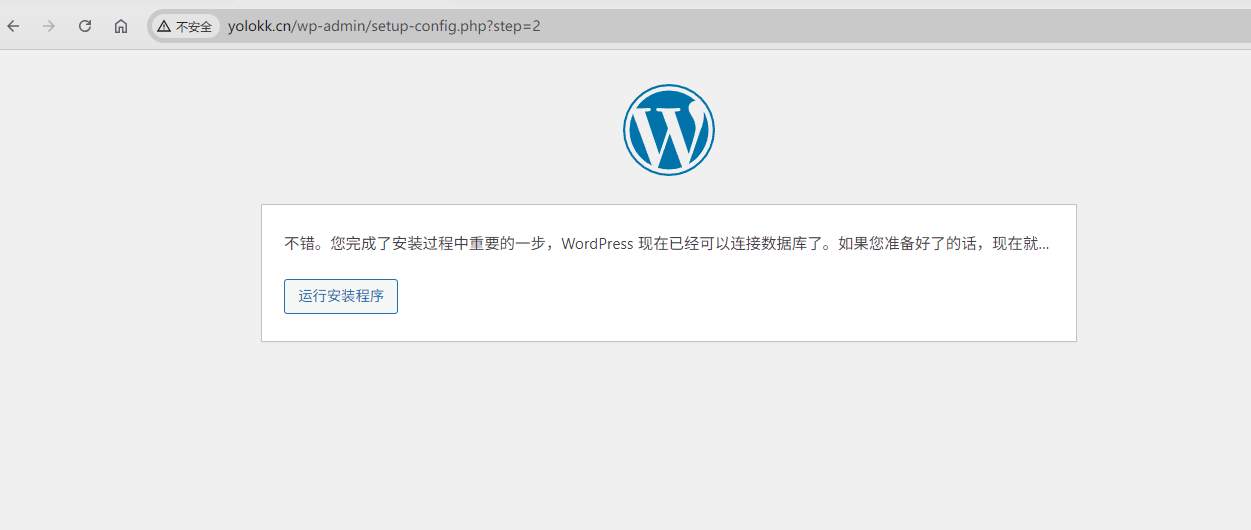

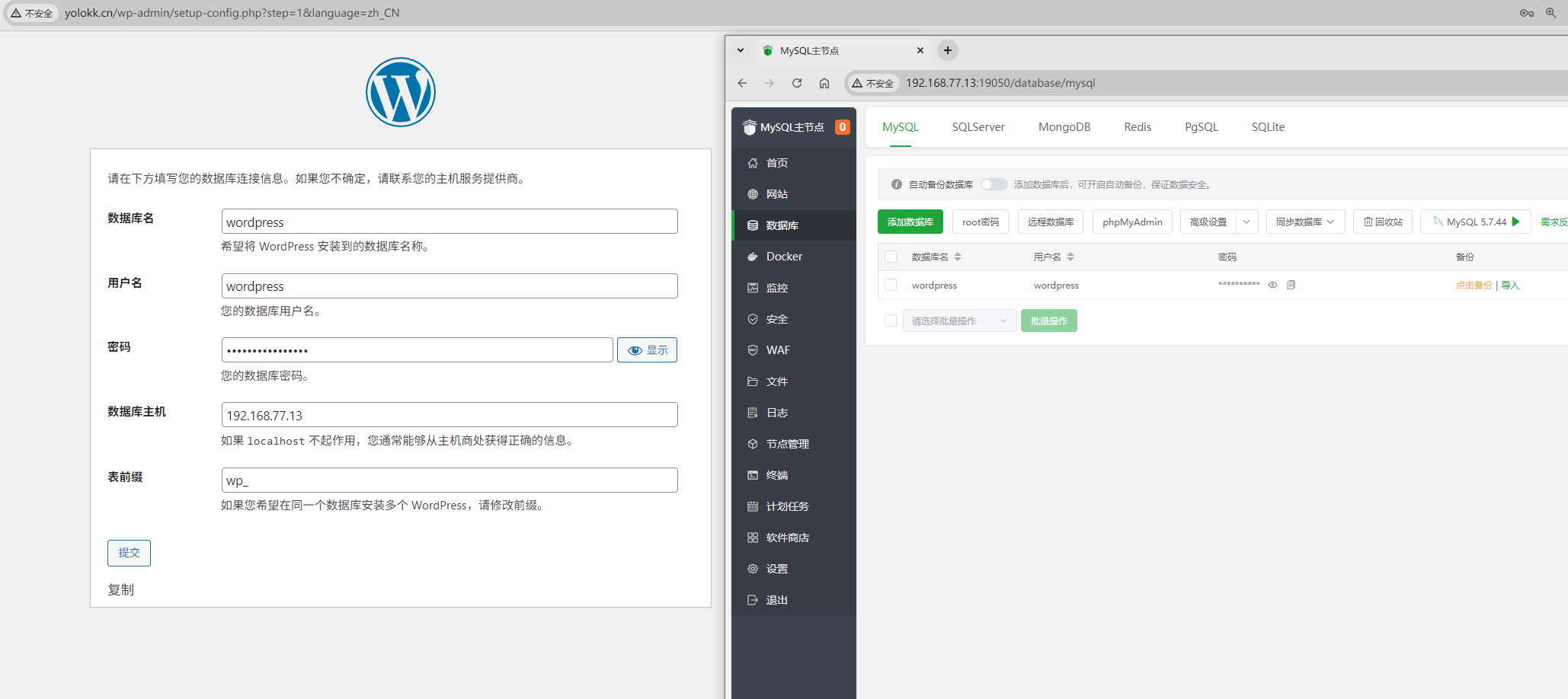

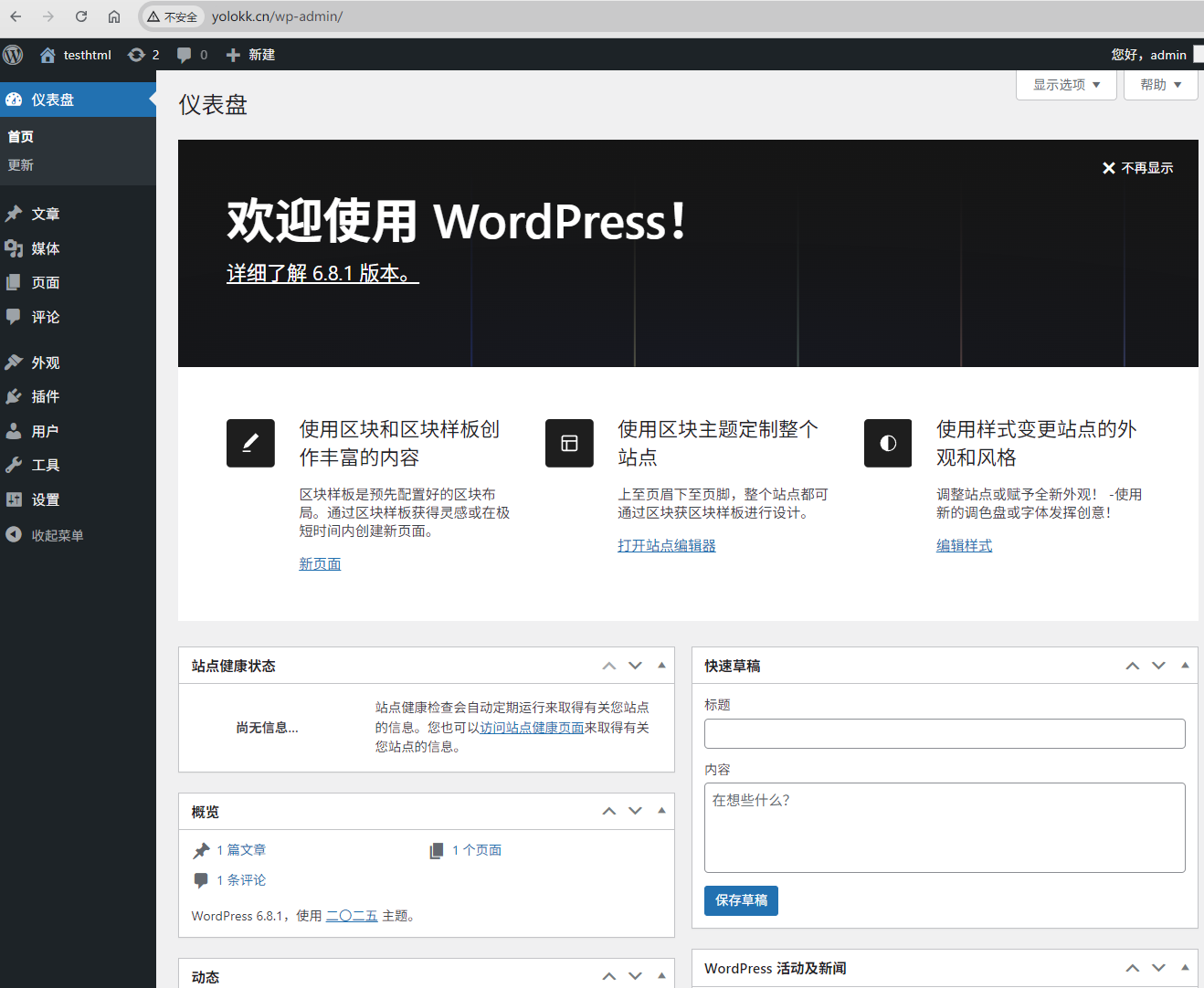

1. 访问负载均衡器网站 yolokk.cn，初始化数据库（填写机器 D 数据库主节点信息）​

日志详细信息

访问日志界面

节点切换测试

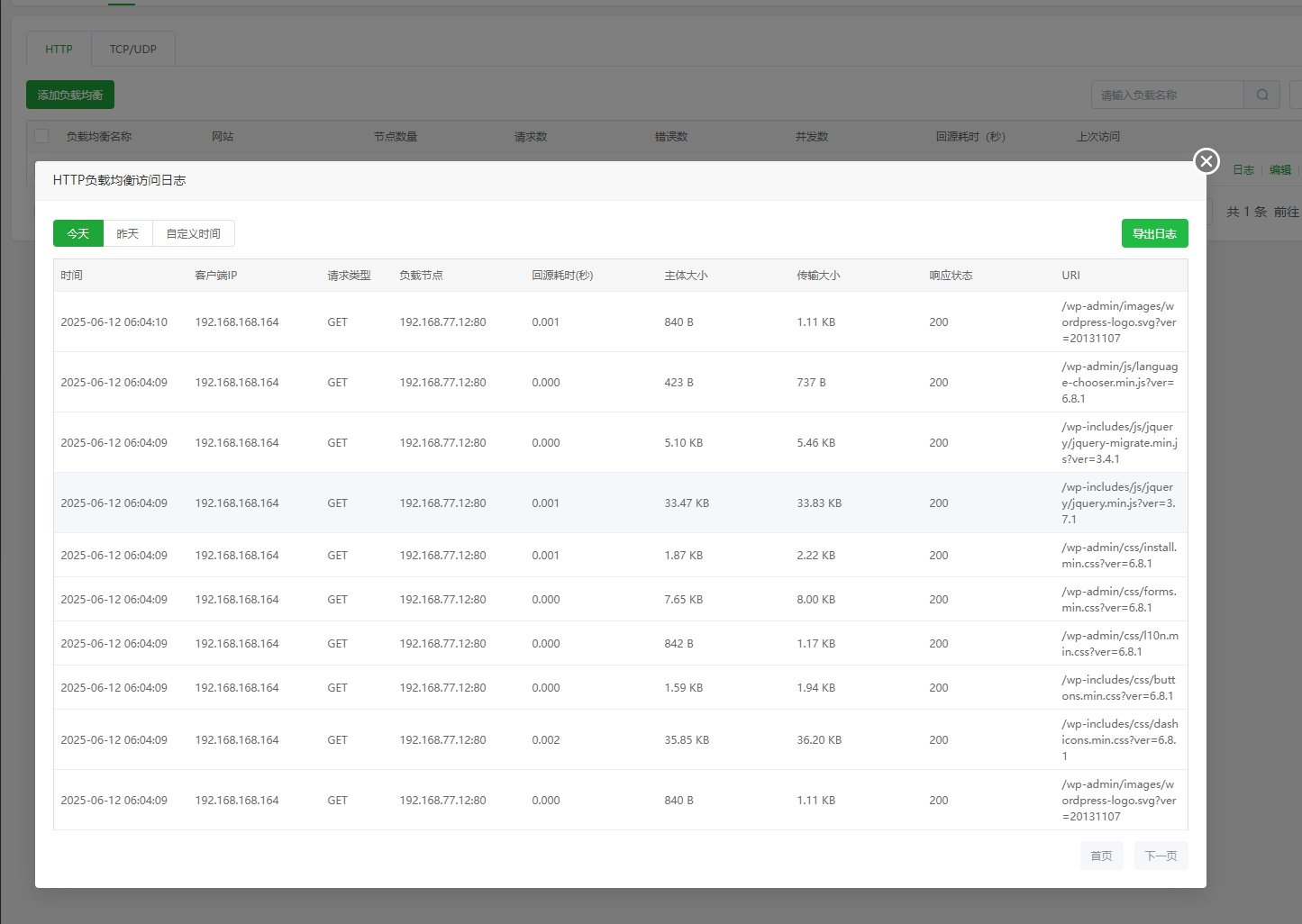

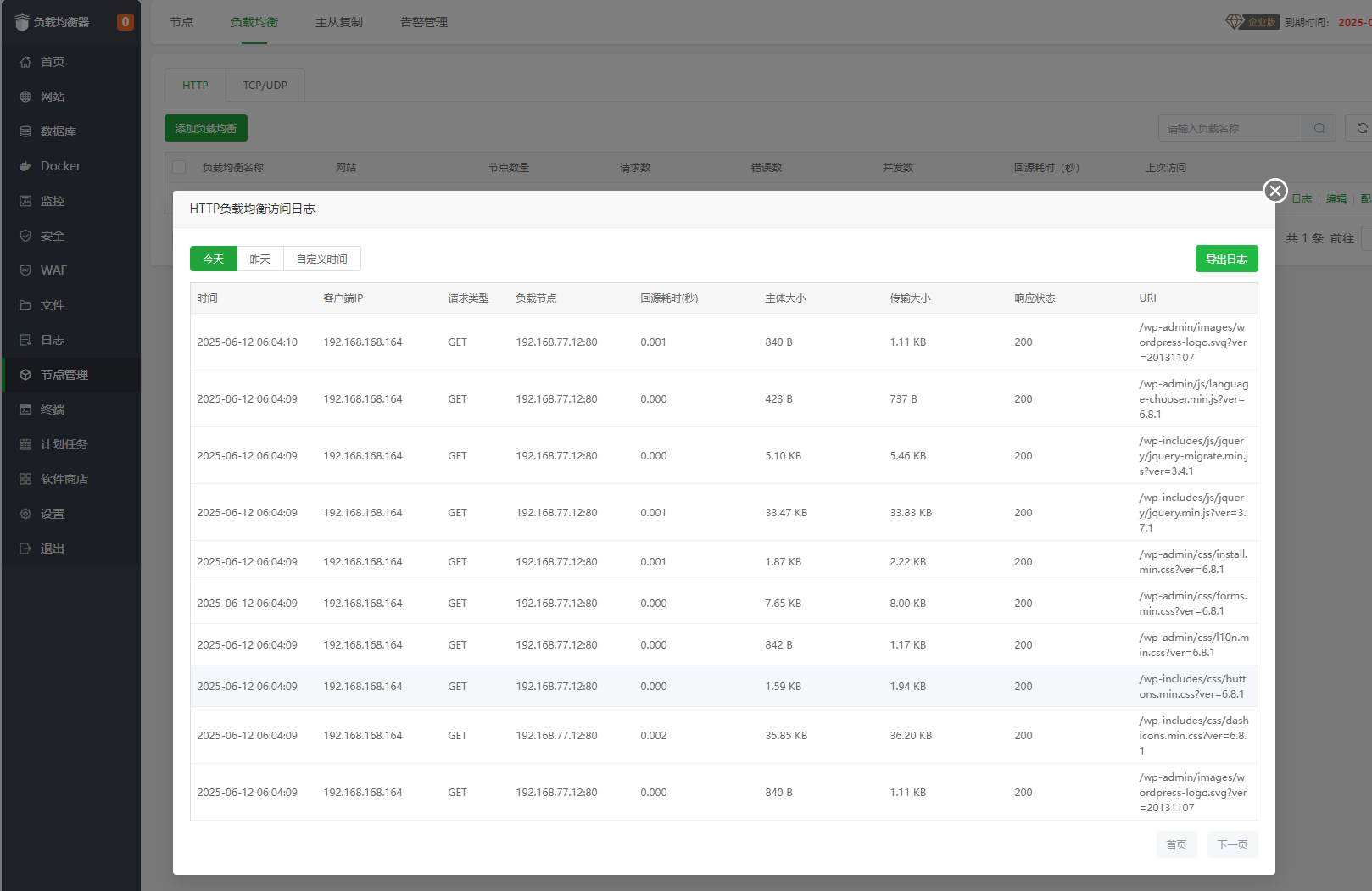

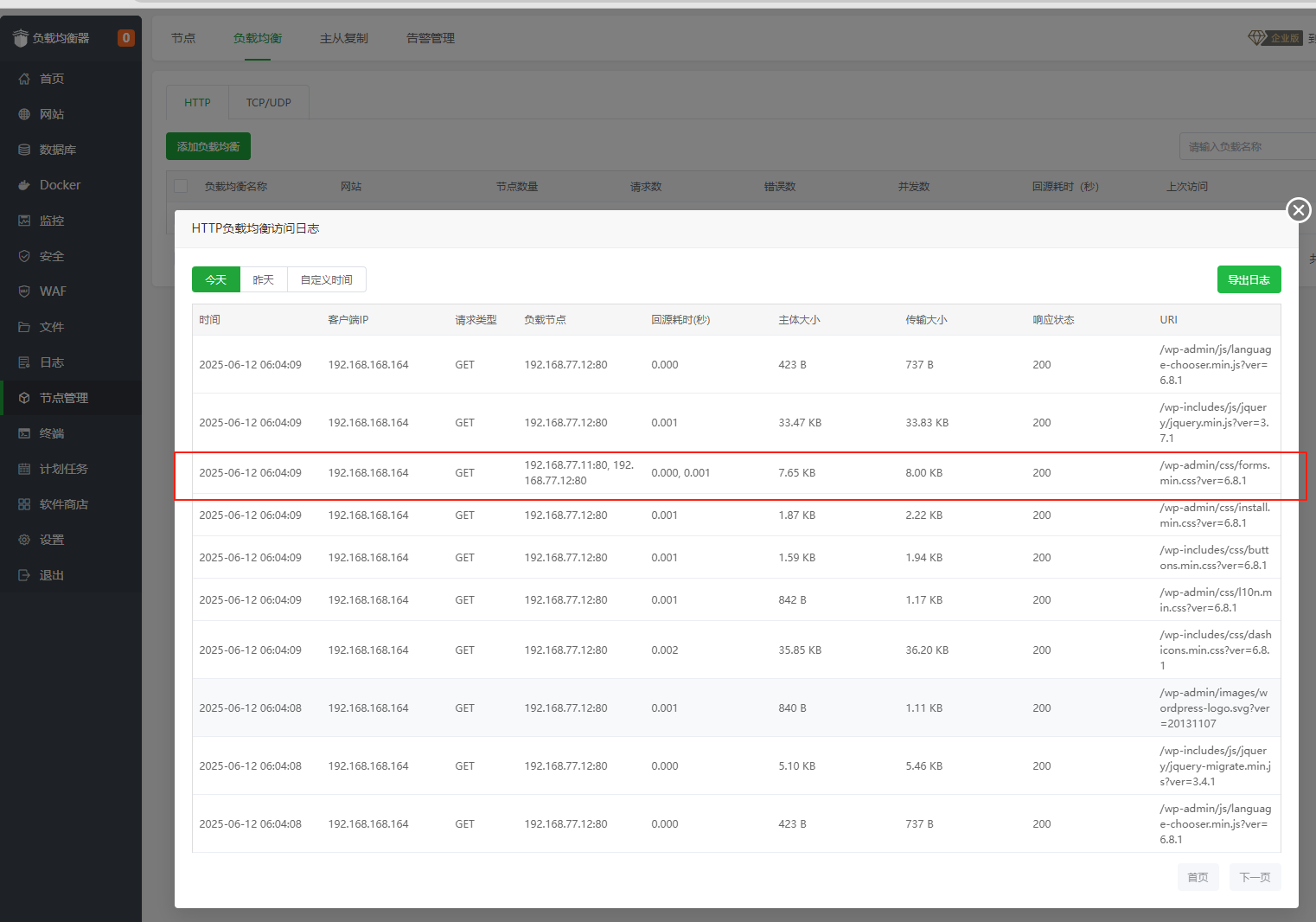

2. 查看访问日志详情​

日志分析结果

3. 停止一个节点测试访问切换​

日志查看到轮询：从节点 192.168.77.11 访问之后，后面访问请求都是节点 B 192.168.77.12

切换结果验证

TCP 负载测试

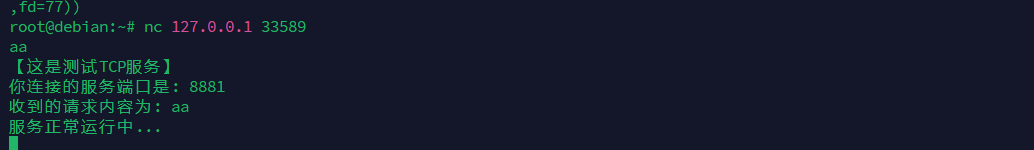

4. 测试访问 TCP 负载，启动一个 TCP 监听端口服务​

TCP 监听配置

测试结果展示

总结​

通过以上步骤，我们成功构建了一个包含以下特性的高可用负载均衡系统：

  1. 负载均衡 ：HTTP 请求在多个节点间分发
  2. 数据库主从 ：读写分离，提升性能
  3. 文件共享 ：NFS 确保代码同步
  4. 自动备份 ：腾讯云 COS 定期备份
  5. 故障切换 ：节点异常时自动切换

这套方案适用于高并发、高可用的 Web 应用部署场景，能够有效应对流量突增和单点故障问题，确保业务的连续性和稳定性。
